特色功能
- 1/8 DIN 尺寸（48x96mm）
- 通用輸入：熱電偶、RTD、電壓與電流信號
- 高解析度：18-bit A/D 與 15-bit D/A
- 自動與自我整定功能，確保穩定控制
- 支援模糊邏輯與 PID 雙模式控制
- 可支援類比訊號再傳輸功能
- 具加熱器斷線、迴路斷線、感測器異常警報
- 內建可編程數位濾波功能
端子與外殼具 IP20 防護等級
- 支援事件輸入切換控制模式與目標值
- 具緩啟動與保溫定時器功能
- 快速取樣速率：每秒 5 次
- 可選擇 RS-485 或 RS-232 通訊介面
- 可接收遠端設定點類比輸入
- 通過 CE、UL、CSA 認證，符合國際安全規範
DIN 尺寸
模糊 PID 製程控制器
萬用輸入與彈性輸出， DIN 面板設計適用多場域
本產品為 DIN 尺寸的模糊邏輯 PID 製程控制器，專為溫度與製程應用中的精確穩定控制所設計。支援熱電偶、RTD、電壓與電流等萬用輸入，具備良好相容性，可搭配各類工業感測器使用。輸出選項涵蓋繼電器、SSR 脈衝電壓與類比訊號（mA/V），適用於多種控制邏輯。內建模糊控制強化、自動整定與手動微調功能，並可選配 RS-232／RS-485 通訊模組，確保能穩定整合至各種現代自動化系統。面板操作簡便、警報功能可程式化，適用於多樣化的工業現場環境。

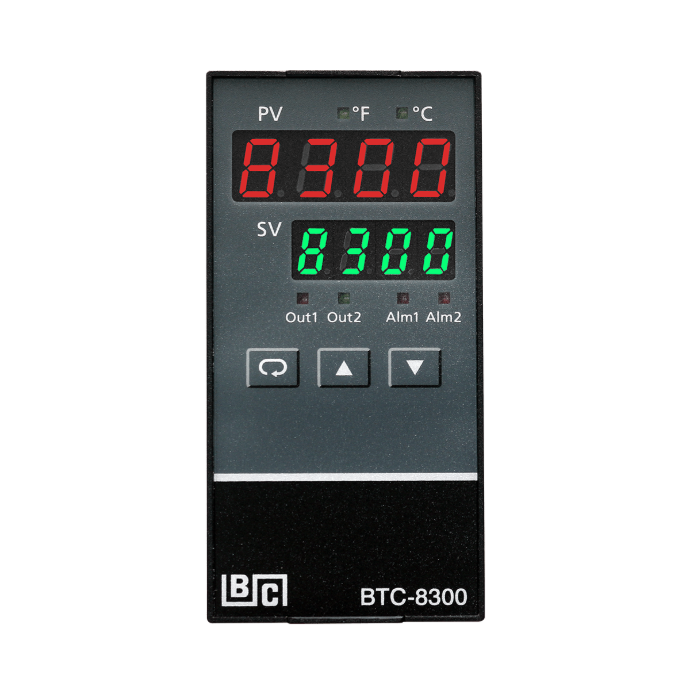

清晰 LED 顯示與三鍵操作，輕鬆完成設定
本產品配備高亮度、高對比的 4 位數 LED 顯示幕，可清楚顯示即時製程數值、目標設定值與各項參數，提升操作直覺性。三鍵操作介面設計簡潔，使用者可輕鬆進入功能選單、快速設定控制參數、啟動自動整定或切換運轉模式。輸出、警報、手動模式等清楚標示的指示燈，能即時反映設備狀態，協助操作人員快速判讀。面板佈局簡明，降低學習曲線，適用於講求效率的工業產線。按鍵回饋靈敏、導引結構清晰，能有效降低誤操作風險，確保各種應用環境下的穩定運行。
相容多種訊號輸入，彈性應用廣泛
本產品支援多種通用輸入類型，包括熱電偶（T/C）、測溫電阻（RTD）、電壓及電流訊號，並可透過前面板輕鬆設定輸入類型與量測範圍，廣泛應用於溫度與製程控制。
多樣輸出選擇，實現精準控制
提供多種輸出選項，包括繼電器、SSR 驅動、類比電壓與電流輸出，具備高解析度與隔離設計。部分機型支援雙輸出或再傳送功能，滿足各種控制應用需求。
Fuzzy(模糊邏輯) PID 控制技術
聰明穩定又快速，讓控制更勝一籌
模糊邏輯與傳統 PID 控制結合，實現更智慧且具適應性的溫度調節功能。
相較於傳統 PID 控制器需針對每個應用手動微調參數，模糊 PID 能根據實際製程變化即時動態調整控制反應。其優勢在於加快系統穩定速度、降低過衝幅度，並提升對干擾的耐受性，特別適用於對「精度」與「反應速度」要求極高的應用場域。
專用程式連接埠，快速完成離線設定
觸點式埠搭配專用線材進行離線自動設定
本控制器配備 專用觸點式程式連接埠，須搭配 CC91-1 專用程式線材 使用。透過此埠可與電腦或 ATE（自動測試設備）連接，進行快速且可靠的 離線參數設定、自動校正與測試流程，無需開啟接線端子或拆裝設備。
為保障系統穩定性，此程式埠僅供設定與測試期間使用，在控制器正常運行時應拔除。若需轉為 RS-232 通訊，也可搭配 SNA12A 智慧轉接器使用，進行資料傳輸或測試介面轉換。
專業設定軟體 BC-SET Pro，快速完成控制器參數調整
快速完成參數設定、備份與韌體升級操作
BC-SET Pro 是 BrainChild 推出的官方參數設定軟體，專為超限保護控制器應用設計，具備直覺化的操作介面與高效的設定流程。使用者可透過 USB 程式連接線將裝置連接至電腦，快速完成參數調整與設定。此軟體支援設定複製功能，可將一台設備的參數套用至多台控制器，並提供韌體升級功能，確保設備運作穩定、功能保持最新狀態。BC-SET Pro 同時支援離線編輯，允許儲存多組設定檔，方便用於工廠設定、生產部署或現場維護等情境。無論是全新裝機或既有系統調整，都能透過此工具有效簡化流程、縮短設定時間，提升多設備管理的一致性與效率。
批次讀寫功能
BC-SET 可同時連接多台相同型號的控制器，僅需設定節點範圍，即可一次性批次讀取與寫入參數，有效提升量產或系統部署效率。
清晰的系統選單與操作介面
操作選單包含常用功能如重新掃描（F5）、讀取資料（F6）、寫入資料（F7）、寫入多筆（F8）與通訊參數設定（F9），搭配快捷鍵提升操作流暢度。
通訊參數設定
通訊設定畫面提供埠號、傳輸速率、奇偶校驗、資料位元與停止位元等項目，並具備「預設值」，降低設定錯誤風險。
專屬可視化編輯器
針對具備程序控制功能的溫度控制器，BC-SET提供可視化編輯器，分段管理溫控曲線參數，可直接讀取/寫入控制器資料，方便測試與驗證使用。
產業應用
產品規格
電源
訊號輸入 1
訊號輸入 2
訊號輸入 3
第一組輸出 /第二組輸出
線性輸出
Triac ( SSR ) 輸出
警報輸出（Alarm1/Alarm2-安裝於Output2）
通信功能
模擬再傳送
使用接口
控制模式
數位濾波
工作環境和物理條件
安全規範
資源下載
Visit Download Center to See More Documents & Tools of This Product. Visit
常見問答
支援熱電偶（T/C）、RTD、毫伏電壓與電流（mA）等萬用輸入，可由面板設定選擇。
可以。本系列提供 SSR 專用脈衝電壓輸出（通常為 5V 或 12V），可直接驅動。
支援。可從前面板啟動自動整定（Auto-tuning），並提供手動調整 PID 參數的功能。
系統會觸發感測器斷線警報（Sensor Break），並可設定自動切換至手動模式，確保製程安全。
No. The BTC-8300 is designed with an IP20 protection level, suitable for dry, controlled indoor environments without exposure to liquids.
