特色功能
- 明亮易讀的 4 位數 LED 顯示
- 1/32 DIN 超小型面板尺寸，節省空間
- 支援熱電偶與 RTD（PT100）輸入
- 高精度 18 位元 A/D 輸入解析度
- 15 位元類比輸出，穩定精準
- 每秒 5 次 A/D 採樣，快速反應
- 可選 2A 繼電器或 SSR 電壓輸出
- 可編程斜率與維持時間設定
- 手動／自動切換不中斷輸出
- 支援多種警報模式：高限、低限、區間、延時
- 多層級操作鎖定保護，安全設計
- 數位濾波器，提升顯示穩定性
- 開機軟啟動斜率設定，延長設備壽命
- RS-485/232 通訊與 PC 設定連接埠
- 通過 CE、UL、CSA 認證，面板達 IP65 防護等級

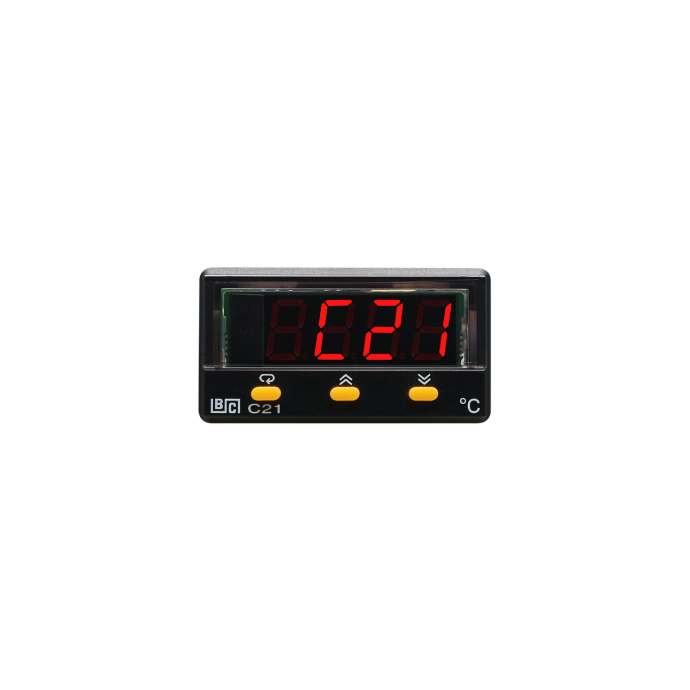

C21 溫度控制器｜精巧高效 PID 控制核心
迷你尺寸搭載自動調整模糊 PID 與 RS-485 通訊
BrainChild C21 溫度控制器是一款 1/32 DIN 超小型 PID 控制器，適用於安裝空間受限的工業製程控制場合。內建 自動調整模糊邏輯控制器，可即時因應負載變化，穩定維持精準溫度調節。
具備 明亮的 4 位數 LED 顯示器、高速 18 位元 A/D 採樣，並可選擇 繼電器或 SSR 輸出，C21 在體積與效能間取得絕佳平衡。產品同時支援 RS-232/485 通訊功能，並提供多種 警報模式與開機斜率軟啟動設定，確保控制安全穩定。

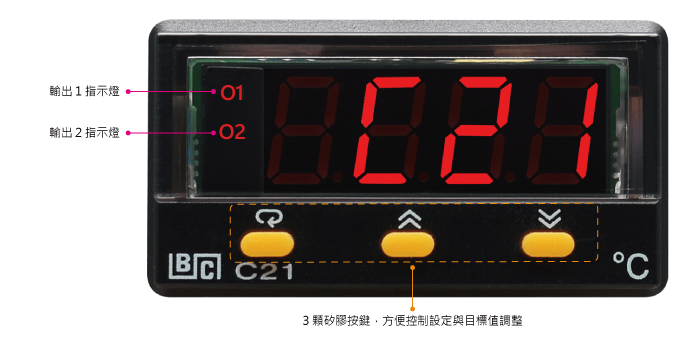

操作面板｜LED 顯示搭配三鍵式設計
直覺式操作設計，輕巧面板清晰顯示運轉狀態
C21 溫度控制器搭載精巧實用的 前面板操作介面，設計簡潔、使用直覺。中央配備一組 明亮的紅色 4 位數 LED 顯示器，可清晰呈現目前製程值與設定目標，即使在低光環境中仍易於辨識。
顯示器下方配置 三顆高回饋性的矽膠按鍵，提供使用者快速進行參數設定、模式切換與操作導航。具備良好觸感的設計可提升操作準確度，適用於各類工業現場。
整體面板尺寸符合 1/32 DIN 安裝規格，不僅節省空間，更保有完整功能與良好的操作視認性，適合應用於面板空間受限的設備系統。
輸入規格｜支援多種熱電偶與 RTD 感測器
支援高精度熱電偶、RTD、毫伏與電流類比輸入，具備 18 位元 A/D 解析度
C21 溫度控制器支援多種 萬用輸入訊號，包括 熱電偶（J、K、T、E、N、R、S） 及 RTD（PT100 DIN／JIS 規格），亦可接收 類比訊號輸入（如 0–50 mV、0–20 mA、4–20 mA），具備彈性量測範圍設定與冷端補償功能。
控制器內建 18 位元高解析度 A/D 轉換器，提供高精度的製程監控能力，搭配 每秒 5 次取樣速率，適用於變動快速的控制場景。輸入端具備 感測器斷線偵測保護機能，強化系統安全性。
輸出選項｜繼電器、SSR 與類比輸出彈性選擇
可選繼電器、SSR 電壓或 15 位元類比輸出，靈活對應控制需求
C21 控制器提供彈性多元的 輸出組態選項，可依型號與參數設定選擇以下輸出形式:
-
繼電器輸出：最大 2A／240VAC，適用開關控制
-
SSR 電壓驅動輸出：可驅動外部固態繼電器
-
類比輸出重傳：0–20 mA、4–20 mA、0–10V 等多種格式，具 15 位元 D/A 解析度
C21 的輸出設計適用於 加熱、冷卻控制，或作為 警報輸出、參數重傳用途，每一通道可依需求進行靈活指派設定。
Fuzzy(模糊邏輯) PID 控制技術
聰明穩定又快速，讓控制更勝一籌
模糊邏輯與傳統 PID 控制結合，實現更智慧且具適應性的溫度調節功能。
相較於傳統 PID 控制器需針對每個應用手動微調參數，模糊 PID 能根據實際製程變化即時動態調整控制反應。其優勢在於加快系統穩定速度、降低過衝幅度，並提升對干擾的耐受性，特別適用於對「精度」與「反應速度」要求極高的應用場域。
內建設定埠，快速完成參數調整與更新
可透過電腦進行設定、參數上傳與校正作業
C21 溫度控制器內建一組便利的 程式連接埠，可透過 USB 介面連接電腦 進行快速設定。配合專用設定軟體，使用者可輕鬆執行 參數上傳／下載、韌體更新與系統校正，無需透過按鍵逐項輸入。
此功能特別適合用於 批次設定、生產線整定或現場快速維護，不僅可加快作業流程，亦有助於多台設備的一致性管理與設定錯誤的減少。
專業設定軟體 BC-SET Pro，快速完成控制器參數調整
快速完成參數設定、備份與韌體升級操作
BC-SET Pro 是 BrainChild 推出的官方參數設定軟體，專為超限保護控制器應用設計，具備直覺化的操作介面與高效的設定流程。使用者可透過 USB 程式連接線將裝置連接至電腦，快速完成參數調整與設定。此軟體支援設定複製功能，可將一台設備的參數套用至多台控制器，並提供韌體升級功能，確保設備運作穩定、功能保持最新狀態。BC-SET Pro 同時支援離線編輯，允許儲存多組設定檔，方便用於工廠設定、生產部署或現場維護等情境。無論是全新裝機或既有系統調整，都能透過此工具有效簡化流程、縮短設定時間，提升多設備管理的一致性與效率。
批次讀寫功能
BC-SET 可同時連接多台相同型號的控制器，僅需設定節點範圍，即可一次性批次讀取與寫入參數，有效提升量產或系統部署效率。
清晰的系統選單與操作介面
操作選單包含常用功能如重新掃描（F5）、讀取資料（F6）、寫入資料（F7）、寫入多筆（F8）與通訊參數設定（F9），搭配快捷鍵提升操作流暢度。
通訊參數設定
通訊設定畫面提供埠號、傳輸速率、奇偶校驗、資料位元與停止位元等項目，並具備「預設值」，降低設定錯誤風險。
專屬可視化編輯器
針對具備程序控制功能的溫度控制器，BC-SET提供可視化編輯器，分段管理溫控曲線參數，可直接讀取/寫入控制器資料，方便測試與驗證使用。
防護等級｜前面板具 IP65 防水防塵保護
前面板符合 NEMA 4X 與 IP65，適用惡劣現場環境
C21 溫度控制器的 前面板符合 IP65 與 NEMA 4X 防護等級，可有效抵抗 粉塵、濕氣與低壓水柱潑濺，適用於各類惡劣工業現場。當使用防水墊片與正確面板安裝配件時，前面板可有效防止液體與固體異物入侵。
需注意本體與端子為室內使用等級，應安裝於 控制箱或配電盤內部 以確保操作安全。此防護設計讓 C21 更適用於 食品設備、實驗爐、包裝機等對可靠性與清潔要求高的應用場景。
產業應用
產品規格
電源
訊號輸入
第一組輸出 /第二組輸出
線性輸出
Triac ( SSR ) 輸出
警報輸出（或第二點輸出）
通信功能
模擬再傳送
使用接口
控制模式
數位濾波
工作環境和物理條件
安全規範
資源下載
Visit Download Center to See More Documents & Tools of This Product. Visit
常見問答
The C21 features an ultra-compact 1/32 DIN panel size, making it ideal for space-limited applications like laboratory ovens, panel meters, and compact machinery.
Yes. The C21 includes auto-tuning with fuzzy logic to automatically optimize PID parameters based on process behavior, ensuring stable temperature control with minimal overshoot.
The C21 supports thermocouples (J, K, T, E, N, R, S), RTDs (PT100 DIN/JIS), and analog inputs such as 0–50 mV, 0–20 mA, and 4–20 mA, providing flexibility for various sensor types.
Yes. The C21 supports RS-485 and RS-232 communication protocols and offers a programming port for PC-based parameter setup, making it easy to integrate into SCADA or automation systems.
The front panel of the C21 is IP65 and NEMA 4X rated, providing protection against dust, moisture, and water splashes. The unit must be panel-mounted with proper sealing to maintain this rating.
