特色功能
- 1/16 DIN 精巧機型，適用狹小面板空間
- 明亮 4 位數 LED 顯示器，讀值清晰易辨
- 具觸感回饋的 4 鍵操作按鍵設計
- 支援熱電偶、RTD、mV、mA 與電壓訊號輸入
- 每秒 5 次取樣速率，訊號反應快速
- 15 位元高解析度類比重送輸出
- 支援自動／手動模式切換不中斷輸出
- 可調斜率的升降速控制功能（Ramping）
- 內建模糊邏輯 PID 自動整定功能
- 數位濾波功能穩定雜訊變動的輸入值
- 支援冷啟動與熱啟動下的自動整定
- 感測器斷線快速偵測，保障製程安全
- 多層級參數鎖定機制，防止誤操作
- 警報模式可選：高限、低限、區間、延時
- 第二輸出可設定為維持計時器（Dwell）
- 輸出類型可選：繼電器、SSR 或類比輸出
- 內建 Modbus RTU，支援 RS-232／485 通訊
- 具 USB 程式連接埠，支援電腦設定與測試

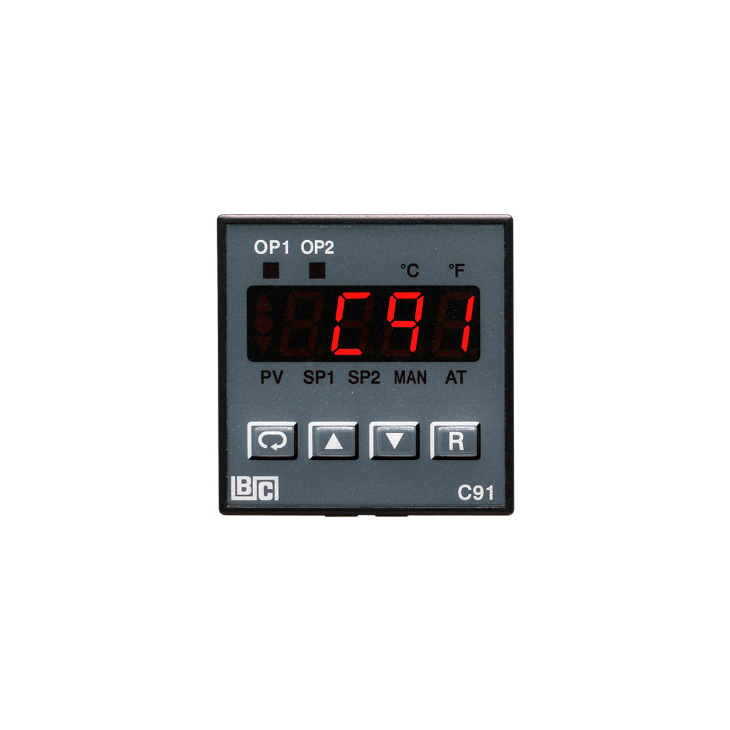

C91 PID Temperature Controller | 1/16 DIN PID Solution
模糊 PID、雙輸出、RS-485、高速輸入整合於一體
BrainChild C91 溫度控制器是一款高效能、體積精巧的 1/16 DIN 工業級控制器，適用於精密的製程溫度管理。內建 模糊邏輯 PID 自動整定功能，可依製程變化智慧調整控制參數，提供穩定而精準的輸出。
C91 支援多種常見輸入訊號（熱電偶、RTD、mV、mA），具備 18 位元 A/D 高解析輸入與 5Hz 取樣頻率。輸出方式涵蓋 繼電器、SSR 或類比重送，適用於加熱或冷卻應用。搭配 RS-232／RS-485（Modbus RTU）通訊功能、直覺式 四鍵操作介面 與 程式連接埠，可快速整合於系統並完成設定。
操作面板｜
LED 顯示與四鍵設定設計
清晰指示燈與四鍵操作介面，設定快速直覺
C91 溫度控制器配備簡潔實用的 前面板操作介面，適用於控制空間受限的設備安裝情境。面板上的 4 位數紅色 LED 顯示器 可即時顯示製程值、目標值與控制狀態，資訊清晰易讀。
面板設有 五組狀態指示燈，分別顯示操作模式與系統運作情況：
-
製程單位指示燈
-
自動整定狀態燈
-
手動控制模式燈
-
偏差顯示燈（Deviation）
-
輸出啟動狀態燈
下方配置 四鍵式觸感薄膜按鍵，可快速完成目標值設定、參數調整與模式切換，提升操作效率並降低設定錯誤。
Input Specs｜Multi-Signal A/D Accuracy
支援熱電偶、RTD、毫伏與電流輸入，解析度達 18 位元
C91 溫度控制器具備高度彈性的 萬用輸入設計，可支援多種熱電偶（J、K、T、E、N、R、S）、RTD（PT100 DIN／JIS 規格）與類比訊號（如 0–50mV、0–20mA、4–20mA、1–5V）等輸入。
內建 18 位元高解析 A/D 轉換器，提供全範圍高精度量測能力。輸入端同時具備 冷端補償、數位濾波與感測器斷線偵測功能，大幅提升測量穩定性與操作安全性。
Output Options｜Relay, SSR or Analog
多功能輸出可用於控制、警報或重送用途
C91 控制器支援彈性 雙輸出配置，可根據需求選擇使用 繼電器輸出（2A/240VAC）、SSR 電壓驅動，或 類比輸出（0–20 mA、4–20 mA、0–10V、1–5V）。
類比輸出具備 15 位元高解析度 D/A 轉換能力，可重現穩定且準確的控制訊號。輸出功能可依需求設定為 PID 控制、警報觸發或維持計時（Dwell）操作，靈活對應多樣製程需求。
Fuzzy(模糊邏輯) PID 控制技術
聰明穩定又快速，讓控制更勝一籌
模糊邏輯與傳統 PID 控制結合，實現更智慧且具適應性的溫度調節功能。
相較於傳統 PID 控制器需針對每個應用手動微調參數，模糊 PID 能根據實際製程變化即時動態調整控制反應。其優勢在於加快系統穩定速度、降低過衝幅度，並提升對干擾的耐受性，特別適用於對「精度」與「反應速度」要求極高的應用場域。

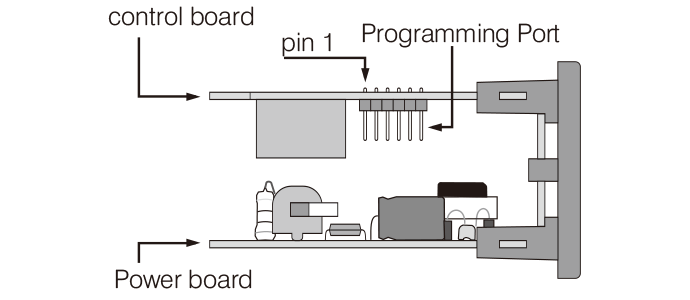

內建設定埠，快速完成參數調整與更新
Connect to PC for configuration, calibration, and testing
C91 溫度控制器內建 USB 程式連接埠，可輕鬆與電腦連接，快速完成 參數設定、資料上傳／下載、韌體校正與系統測試 等操作。
搭配專用設定軟體，可大幅簡化多台設備的安裝與初始化流程，節省作業時間並減少人為輸入錯誤。此功能特別適用於量產線、OEM 客戶或需高度一致性設定的系統整合應用。
專業設定軟體 BC-SET Pro，快速完成控制器參數調整
快速完成參數設定、備份與韌體升級操作
BC-SET Pro 是 BrainChild 推出的官方參數設定軟體，專為超限保護控制器應用設計，具備直覺化的操作介面與高效的設定流程。使用者可透過 USB 程式連接線將裝置連接至電腦，快速完成參數調整與設定。此軟體支援設定複製功能，可將一台設備的參數套用至多台控制器，並提供韌體升級功能，確保設備運作穩定、功能保持最新狀態。BC-SET Pro 同時支援離線編輯，允許儲存多組設定檔，方便用於工廠設定、生產部署或現場維護等情境。無論是全新裝機或既有系統調整，都能透過此工具有效簡化流程、縮短設定時間，提升多設備管理的一致性與效率。
批次讀寫功能
BC-SET 可同時連接多台相同型號的控制器，僅需設定節點範圍，即可一次性批次讀取與寫入參數，有效提升量產或系統部署效率。
清晰的系統選單與操作介面
操作選單包含常用功能如重新掃描（F5）、讀取資料（F6）、寫入資料（F7）、寫入多筆（F8）與通訊參數設定（F9），搭配快捷鍵提升操作流暢度。
通訊參數設定
通訊設定畫面提供埠號、傳輸速率、奇偶校驗、資料位元與停止位元等項目，並具備「預設值」，降低設定錯誤風險。
專屬可視化編輯器
針對具備程序控制功能的溫度控制器，BC-SET提供可視化編輯器，分段管理溫控曲線參數，可直接讀取/寫入控制器資料，方便測試與驗證使用。
Protective Class｜IP30 Panel, Indoor Use Only
面板 IP30、防護殼與端子為 IP20，建議僅限室內安裝
C91 溫度控制器設計用於一般室內工業環境，具備標準防護能力。其 前面板防護等級為 IP30，可防止直徑大於 2.5mm 的固體異物侵入；本體機殼與端子部分則為 IP20 等級，建議安裝於控制箱內部使用。
此控制器應安裝於 乾燥、無粉塵的室內環境中，避免直接暴露於液體或高濕條件下。正確安裝與防護可確保裝置 長期穩定運作並符合電氣安全要求與 CE 認證規範。
產業應用
產品規格
電源
訊號輸入
第一組輸出 /第二組輸出
線性輸出
Triac ( SSR ) 輸出
警報輸出（或第二點輸出）
通信功能
模擬再傳送
使用接口
控制模式
數位濾波
工作環境和物理條件
安全規範
資源下載
Visit Download Center to See More Documents & Tools of This Product. Visit
常見問答
The C91 features a 1/16 DIN housing with a standard panel cutout size of 48 mm x 48 mm. It is designed for compact equipment and control panel integration.
有，C91 搭載 模糊邏輯 PID 自動整定功能，可於啟動或負載變化後自動調整控制參數。
C91 accepts thermocouples (J, K, T, E, N, R, S), RTDs (PT100 DIN/JIS), and analog inputs like 0–50 mV, 4–20 mA, 1–5V, offering wide application compatibility.
The C91 offers configurable outputs including relay, SSR voltage drive, and analog output (0–20 mA, 4–20 mA, 0–10V), with 15-bit resolution for precision retransmission.
Yes. The USB programming port allows connection to a PC for setup, calibration, and testing, and the controller also supports RS-232 and RS-485 (Modbus RTU) communication.
