I/O 模組 | 以太網路 Modbus I/O 模組

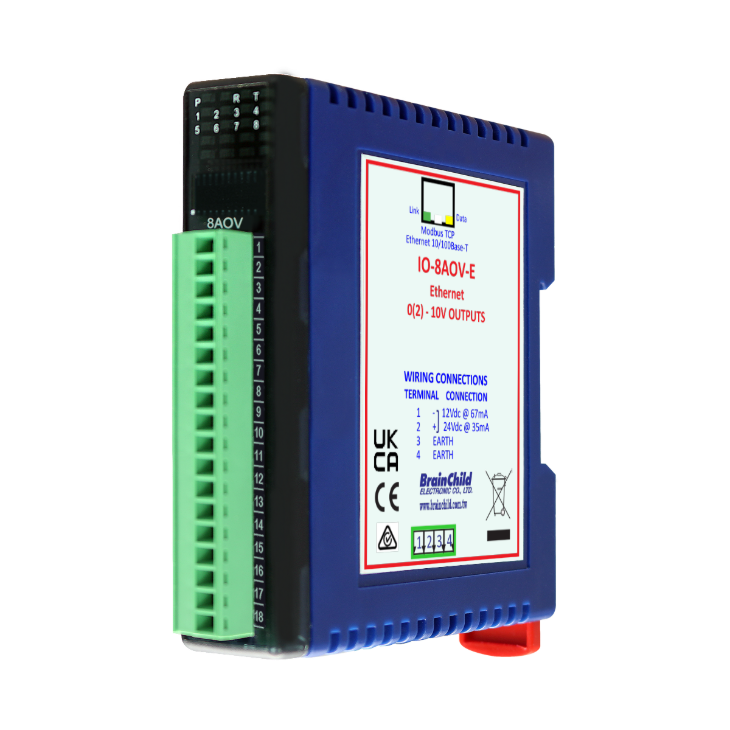

IO-8AOV-E

•支援 Modbus TCP 通訊
•提供 8 路高精度類比電壓輸出
•內建 Web 伺服器
•配備前面板 LED 指示燈
•具備 1500 Vrms 隔離保護

特色功能

穩定可靠的Modbus TCP資料擷取與控制
經濟實惠的工業級模組設計
內建Web伺服器，即時存取設定與資料
靈活模組架構，滿足多元I/O需求

隔離式模組設計，對應特殊工業需求
專屬設定軟體，簡化組態與診斷流程
可選配電腦軟體，進行資料擷取分析

即時資料對接SCADA、PLC、HMI
相容各式第三方軟體系統
前面板LED指示燈，即時狀態一目了然

直覺式 LED 指示燈

所有狀態一目了然

IO-8AOV-E 配備直覺式前面板 LED 指示燈，清晰顯示電源供應、網路連線與資料傳輸狀態。讓您即時掌握模組運作情形，加速故障排查、提升系統穩定性與維運效率。

電源指示燈: 閃爍表示CPU正常運作中
網頁伺服器通訊指示燈: 常亮表示成功建立通訊
訊息接收指示燈: 閃爍表示模組已接收到有效的訊息
訊息傳送指示燈: 閃爍表示模組已傳送訊息
輸出狀態指示燈: “ON” 表示輸出為 0
“OFF” 表示輸出介於 0 與滿量程之間
“閃爍” 表示輸出達到滿量程

靈活高效的系統配置解決方案
我們的模組化工業控制產品，提供簡單且直觀的系統配置體驗，幫助您輕鬆打造符合需求的自動化架構。無論是新增I/O擴充，或是整合現有設備，我們都能提供穩定且靈活的解決方案。

智慧監控
監控、分析與設定工具，全面性支援工業設備應用

1. IO Studio

IO Studio 是一款 Windows 系統下的模組設定與除錯軟體，可用於設定網路上的 I/O 模組，並即時查看其資料與參數。

即時資料監控與模組設定
簡易的故障排除介面
模組前面板具備 DIP 開關地址設定功能
支援 Modbus RTU 通訊協議
操作簡便，快速部署上線

2. Historical Viewer

Historical Viewer 提供完整的歷史資料與警報事件檢視功能，適用於製程追溯、設備效能分析與稽核用途。

顯示歷史趨勢圖、警報與事件，日報、週報、月報自動生成
表格檢視模式，支援備註標註功能
可依時間、標籤、事件或備註進行搜尋
支援放大／縮小與平移操作
提供靈活的時間軸解析度（從 100 毫秒／點至 1 個月／頁）
可匯出為 CSV 檔案，支援自動匯入／匯出功能
支援列印趨勢圖、事件紀錄、報表及標籤資料

3. Data Acquisition Studio (選配)

Data Acquisition Studio(DAQ) 是一套整合式資料採集與監控軟體，可支援記錄器、溫控器、I/O 模組、HMI 及其他支援 Modbus 協議的裝置。

基於 PC 的即時監控與資料記錄
跨設備集中式資料擷取
直覺式介面，設定快速上手
應用彈性廣泛，相容多種工業裝置

產業應用

Electronics

Food

Pharmaceutical

Plastics & Rubber

Water

產品規格

一般規格

介面	Ethernet Modbus TCP
通訊速度	10 / 100 MBPS
工作溫度	-10°C to 50°C
儲存溫度	-40°C to 85°C
濕度	最高可達 95%,無冷凝狀態
安裝方式	DIN 軌道
重量(grams)	105
尺寸 (W x H x D mm)	2310998

連接器

輸入端子	前端 18 路螺絲端子
通訊端口	裝置頂部 RJ45 連接埠
邏輯電源端口	裝置底部 4 針連接器

認證標準

安全性	IEC 950
EMC	IEC 61000-4-2-A1 Level2, IEC 61000-4-3-A1 Level2, IEC 61000-4-4 Level3, CISPR11:1997-A1, EN55011:1998 Group1 Class A

類比輸出模組

通道數量	8
介面	Ethernet Modbus TCP
通訊速度	10 / 100 MBPS
電源供應	邏輯供應電壓	12 -24 Vdc
	邏輯供應電流	67mA @ 12V 35mA @ 24V
	現場供應電壓	24 VDC
	現場供應電流	最大 85 mA
輸出類型	電壓
電壓輸出範圍	0(2)~10V
電流輸出範圍	無
精度	0.05% of Span
解析度	12 Bit
負載	最小 2000 Ω
訊號與邏輯隔離	1500 VRMS
漂移	100 ppm/°C

資源下載

I/O模組_產品簡介_Ver.1.4_英文

以太網路_I/O 模組_使用手冊_UMEIO01A_英文

I/O模組_應用軟體_IO_Studio_V2.8版本
應用軟體_DAQ_V2.73(2501)版本

訓練素材_Demo_Data_Acquistion_Studio

UMEIO01A

IO_Brouchure_Ver.1.4/

Visit Download Center to See More Documents & Tools of This Product. Visit

訂購代碼

型號 *

公司名稱 *

姓名 *

Email *

Website *

留下您的訊息 *

I am aware of privacy policy and agree to the regulations on the collection and use of personal data

單獨的電子郵件地址用逗號區分.

Submit

Product position	Medium size and powerful one, input numbers up to the highest 24 channels
Input numbers	3, 6, 12, 18, 24channels
True universal inputs	Thermocouples: J, K, T, E, B, R, S, N, L, U, P, W5, W3, LR, A1, A2, A3, M RTD: Pt50, Pt100, Pt200, Pt500, Pt1000 (α=0.00385), Pt50, Pt100 (α=0.00391), Ni100, Ni200, Ni500,JPt50, JPt100, JPt200, JPt500, JPt1000 (α=0.003916) Ni1000 (α=0.00617) mA, V, mV
The fastest sampling rate	o reach 100 msec / dot, default setting at 1 sec / dot
Math, External channels, Batch, Custom display, FDA 21 CFR part 11	Math in standard version, others in Plus versions
Display	5.6" TFT wide touch screen
Resolution	640 x 480
MTBF backlight at 25°C	20,000 hrs
Backlight	LED
Screen saver, Email	Yes
A faster CPU	ARM Cortex-A8, 1Ghz
Internal flash memory	256 MB
RAM	256 MB
Ethernet	Modbus TCP/IP
RS-232/422/485	Optional RS-232 or RS-422/485 Modbus RTU
SD card slot, USB host x 2	Standard, one USB in the front, another USB in the back
Pulse input	Optional DI card offering either logic or high frequency pulse counter
START / STOP key	To start / stop record and to turn off the display only, not recorder itself so that a quick start possible
Calibration correction	On-site calibration possible, or using handy features of Offset and Gain for correction
Multilingual	Convenient for local users by offering 19 languages including English, Japanese,Danish, Italian, Polish, Russian, Dutch, Korean, Thai, Turkish, Portuguese, Chinese(simplied, traditional), French, German, Spanish, Swedish, Brazil Portuguese, Czech, other languages negotiable
PC software Historical Viewer+ Configuration	Standard
Extensive software Data Acquisition Studio	Optional real-time monitoring
Power supply	90-250VAC or 11-36VDC
Outer dimensions (W x H x L mm)	144 x 144 x189
Shorter mounting depth (mm)	171
DIN panel cutout (W x H mm)	137 x 137
Protection	IP65 front, IP20 rear
Operating temperature	0°C to 50°C
Storage temperature	-30°C to 70°C
Safety standards	CE, cULus, RoHS

PR _Series_UserManual_UMFPR01K_EN
PR_Series_UserManual_UMPR02D_CH
PR_Series_UserGuide_UMPC201B_EN
PR_Series_ModbusCommunicationManual_UMPRCM01C_EN

Product position	Big size and high-end one, good for sophisticated applications, for example power industry
Input numbers	6, 12, 18, 24, 30, 36, 42, 48 channels
True universal inputs	Thermocouples: J, K, T, E, B, R, S, N, L, U, P, W5, W3, LR, A1, A2, A3, M RTD: Pt50, Pt100, Pt200, Pt500, Pt1000 (α=0.00385), Pt50, Pt100 (α=0.00391), Ni100, Ni200, Ni500,JPt50, JPt100, JPt200, JPt500, JPt1000 (α=0.003916) Ni1000 (α=0.00617) mA, V, mV
The fastest sampling rate	o reach 100 msec / dot, default setting at 1 sec / dot
Math, External channels, Batch, Custom display, FDA 21 CFR part 11	Math in standard version, others in Plus versions
Display	12.1" TFT touch screen
Resolution	1024 x 768
MTBF backlight at 25°C	30,000 hrs
Backlight	LED
Screen saver, Email	Yes
A faster CPU	ARM Cortex-A8, 1Ghz
Internal flash memory	256 MB
RAM	256 MB
Ethernet	Modbus TCP/IP
RS-232/422/485	Optional RS-232 or RS-422/485 Modbus RTU
SD card slot, USB host x 2	Standard, one USB in the front, another USB in the back
Pulse input	Optional DI card offering either logic or high frequency pulse counter
START / STOP key	To start / stop record and to turn off the display only, not recorder itself so that a quick start possible
Calibration correction	On-site calibration possible, or using handy features of Offset and Gain for correction
Multilingual	Convenient for local users by offering 19 languages including English, Japanese,Danish, Italian, Polish, Russian, Dutch, Korean, Thai, Turkish, Portuguese, Chinese(simplied, traditional), French, German, Spanish, Swedish, Brazil Portuguese, Czech, other languages negotiable
PC software Historical Viewer+ Configuration	Standard
Extensive software Data Acquisition Studio	Optional real-time monitoring
Power supply	90-250VAC or 11-36VDC
Outer dimensions (W x H x L mm)	288 x 288 x 189
Shorter mounting depth (mm)	171
DIN panel cutout (W x H mm)	281 x 281
Protection	IP65 front, IP20 rear
Operating temperature	0°C to 50°C
Storage temperature	-30°C to 70°C
Safety standards	RoHS

Catalog-Paperless Recorder
User Manual-PR User Manual-Full Version_UMFPR01K
User Manual-Process Control Card PC201 User Guide_UMPC201 --->軟體系統符號會不同
test
test

Catalog-Paperless Recorder
User Manual-PR User Manual-Full Version_UMFPR01K
User Manual-Process Control Card PC201 User Guide_UMPC201 --->軟體系統符號會不同
test
test

PR_Series_DAS_DemoA_Training
PR_Series_Data_Acquisition_Studio_V2.73(2501)
PR_Series_HistoricalViewer_V4.73(2501)
