特色功能
- 4.3” TFT LCD 觸控螢幕
- 最多支援 6 路類比輸入
- 支援 100ms 高速資料取樣與儲存
- 高低限警報功能，確保即時警示
- I/O 模組化設計，支援多種擴充卡
- 可依時間或變化量啟動資料記錄
- 批次記錄功能，提升追溯能力
- 支援即時與歷史趨勢與警報顯示
- 可透過 Panel Studio 自訂顯示頁面
- 密碼保護 防止未授權存取
- 支援網頁瀏覽與 Excel 資料匯出
- 提供免費與進階版電腦軟體工具
全新 PR 2.0
功能強化、操作更流暢
改版升級，實現更聰明快速的操作體驗
PR V2.0 無紙記錄器採用重新設計的操作介面，整合高精度溫度量測、能源管理系統（EMS）及多元資料記錄功能，讓使用者更直覺地掌握製程資訊，提升日常操作與管理效率。
搭配 AI306_6 高精度類比輸入模組，PR10 可提供精準的溫度量測，滿足高精度監測需求。同時，透過使用者權限管理與稽核追蹤功能，協助使用者因應 FDA 21 CFR Part 11 相關合規要求，強化製程資料的完整性與可追溯性。
部分功能須搭配指定韌體版本或選配模組，實際支援項目依產品配置而定。
PR 2.0
支援AI306_6 高精度量測輸入模組
提升精度並符合 AMS2750H 標準
PR10 可搭配 AI306_6 六通道高精度類比輸入模組，在指定量測條件下提供 ±0.6°C 的溫度量測準確度，適用於航太熱處理及其他高精度溫度監測應用。
透過適當的系統配置與校正，協助使用者因應 AMS2750H 相關儀器準確度要求。
PR 2.0
內建能源管理系統（EMS）介面
即時顯示功率數據，實現能源效率監控
PR 2.0 引入 全新的能源管理系統 EMS 介面，提供 先進且靈活的電力監控功能。透過 RS485 連接 相容的 外接電力變換器（Power Transducer），即可擷取 電壓與電流訊號，並利用 內建數學運算功能，計算並顯示 即時功率、用電量與能源效能指標 (需外接電力變換器)*。這項升級設計不僅支援 完整的能源分析，還能提供 可行的洞察，協助企業進行 更智慧的決策。
*EMS 功能 必須搭配外接電力變換器 方能運作。更多詳情，歡迎聯繫我們的業務團隊.
PR 系列不只是數據記錄器—
更是邁向智慧製程管理的基礎核心
作為一款工業級無紙記錄器，PR 系列結合了進階監控能力與現代製造環境中所需的各項核心功能。不論是長時間穩定的製程數據記錄、多通道高精度輸入，或是直覺化的圖形操作介面，PR 系列都能全面支援，協助使用者即時掌握製程狀態，確保產品品質一致性。
透過彈性的記錄條件設定與多樣的資料匯出介面，PR 系列讓資料儲存、分析與追溯更加簡化，同時為未來的系統整合與製程控制奠定穩固基礎。
PR 系列的基本功能亮點

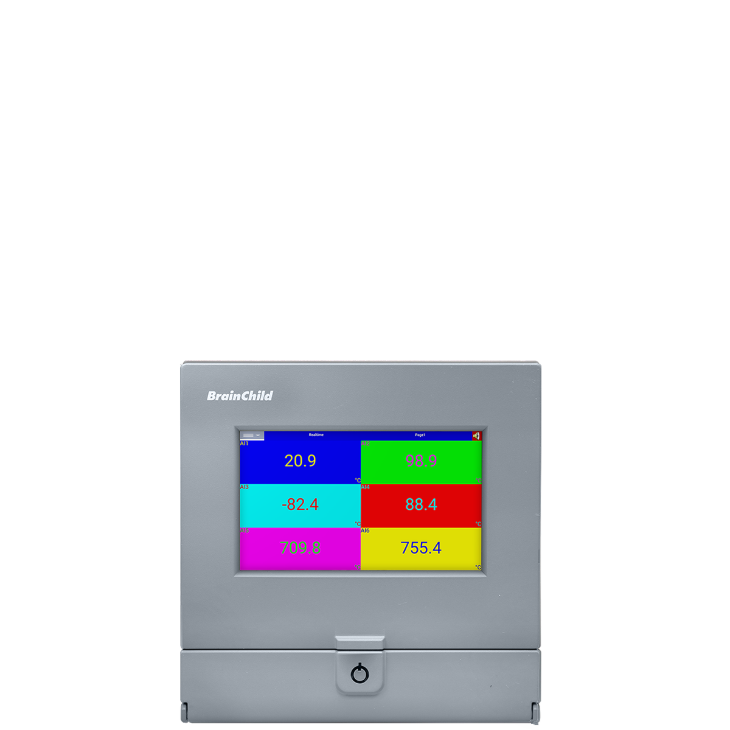

4.3 吋 TFT 彩色 LCD 觸控顯示螢幕
4.3 吋 TFT 彩色 LCD 顯示螢幕 (640 × 480)，搭配觸控功能，提供優異的可視性和直觀的操作介面。它能確保清晰、易讀的資訊，並藉由流暢的觸控面板操作，提升使用者體驗，特別適用於各種應用中的高效精確控制。
可靠安全的數據記錄
搭載安全金鑰的攜帶式無紙紀錄器，提供安全且高效的數據解決方案。其設計符合各種應用需求，提供直觀的操作介面，並確保數據的完整性與隱私，讓您在任何環境中都能輕鬆操作。
友善直觀的功能設計
PR系列產品擁有直觀的樹狀式組態介面、便捷的手寫訊息輸入以及支援提升可視性的環狀顯示功能，並具標準版與進階版的韌體配置選擇，使其在各種應用中具備更高的靈活性與效能。
易於操作的樹狀式組態畫面
樹狀式配置的組態畫面，簡化操作流程，使用者可以輕鬆瀏覽並管理記錄儀的設定。
方便的手寫功能
可直接於螢幕上手寫操作，讓使用操作流程更便捷快速。
標準版韌體
- AI（類比輸入）: 類比輸入支援不同存取速度:100ms, 1, 2,5, 10, 20, 30 Sec, 1, 2 Min/點
- DI（數位輸入）: 可設定為一般邏輯輸入或高速脈波輸入模式
- AO（類比輸出）: 可設定輸出格式為 mA 或 V，並可自定義輸出運算表達式
- DO（數位／繼電器輸出）: 支援數位輸出／繼電器輸出功能，每張 DO 卡含 6 組繼電器
- 顯示（Display）: 支援多種顯示速度：100ms、1、2、5、10、20、30 秒／每點，或 1、2、10、30 分鐘／每頁，1、2、4、8、12 小時／每頁，或 1 天／每頁
- 計時器（Timer）: 提供倒數計時、重複倒數、每日、每週、每月等多種時間基礎設定，可對應不同執行任務
- 時鐘（Clock）: 支援 MM/dd/yy 或 dd/MM/yy 日期格式、透過網際網路時間同步與夏令時間設定
- 通訊（Communication）: 標準韌體內建 Web Server 與電子郵件功能
- 儀表設定（Instrument）: 可調整螢幕亮度並啟用螢幕保護功能
- 密碼（Password）: 普通安全模式提供單一密碼；選擇符合 CFR-21 高安全等級模式時，最多可設定 9 個權限等級密碼
- 示範模式（Demo）: 可啟用或停用示範模式
- 自動輸出（Auto-output）: 可設定自動輸出功能，指定印表機定期列印歷史資料與報表
- 系統資訊（System information）: 顯示韌體版本、內／外部記憶體狀態、IP 位址，以及各插槽 10 張模組卡的狀態
- 校正（Calibrate）: 若需更高精度，可由具資格的工程人員進行現場校正
- 數學功能（Math）: 標準版本內建數學運算功能
▼數學運算: 內建數學運算、計數器與總計器功能。可透過簡易方式輸入運算公式，自定義數學通道▼
▼功率計算: 計算並記錄功率使用情況。公式已為預先設置P1W2、P1W3、P3W3、P3W4*▼
＊P1W2：單相兩線 / P1W3：單相三線 / P3W3：三相三線 / P3W4：三相四線
- 標記（Marker）: 可於即時檢視的畫面上添加標記來輔助說明記錄資訊。並可透過"事件"觸發某特定標記內容或是在操作上增加標記
進階版韌體
進階版韌體提供更多的功能，包括外部通道、自訂畫面、批次檔， FDA 21 CFR part11。
外部通道:
除了 AI（類比輸入）與 DI（數位輸入）之外，PR 系列記錄器也可透過通訊方式接收來自外部設備的資料，稱為「外部通道（External Channels）」。PR10、PR20 與 PR30 分別最多可支援 24、48 及 96 組外部通道。
自訂畫面:
I進階版韌體版本，允許使用者透過電腦軟體 Panel Studio 編輯畫面，並可將其下載至記錄器中。
批次檔:
進階版韌體版本的批次檔功能，可提供需更嚴格的生產過程記錄的產業，例如:食品和藥品行業，進行應用。
FDA 21 CFR part 11:
此功能符合美國食品藥品衛生管理局（FDA）之規範，所有資料記錄皆無法被修改。
多功能的PC軟體
PR系列無紙記錄器標準版搭載組態設定與歷史資料軟體，進階擴充版則提供即時監控軟體及畫面編輯軟體，使用者可根據需求選擇配置。
標準版PC軟體
PR系列無紙記錄器，標準版配有組態設定與歷史資料軟體。
I. Configuration
可輕鬆地在電腦上進行組態設定，再將設定檔案從傳送至紀錄器上完成設定。
II. Historical Viewer
可於電腦上顯示歷史趨勢、歷史警報、事件，並支援列印功能。使用者可以根據時間、時間範圍、標籤、警報、事件及備註來搜尋資料。亦可將資料匯出(CSV格式)。
進階擴充版PC軟體 Data Acquisition Studio
PR系列無紙記錄器，標準版配有組態設定與歷史資料軟體。
Ill. Real-time Viewer
可於電腦上同步即時監控數據，另支援MODBUS RTU/TCP資料蒐集。
IV. Panel Studio
針對搭載進階韌體Plus2或Plus3版本的PR系列無紙紀錄器，則另外再提供畫面編輯軟體Panel Studio,可於電腦上編輯畫面，再將其下載至記錄器應用。自訂畫面會以額外頁面的方式存在。
Panel Studio於電腦上進行畫面編輯的操作畫面
套用至記錄器後，記錄器的顯示畫面就會與電腦設定相同
產業應用
產品規格
資源下載
PR_V2.0系列_英文
RECORDER_V2.00(2603)(PV210)版本
RECORDER_V2.00(2603)(TI)版本
前往下載中心查看更多的文件與工具。 前往
常見問答
搭配適用的 Plus 韌體版本後，PR10 可提供使用者權限管理與稽核追蹤等功能，協助使用者因應 FDA 21 CFR Part 11 相關合規要求。實際合規性仍取決於系統配置、驗證程序及操作管理方式。
可以。透過數學通道（Math Channel）功能，即可進行乾球與濕球溫度的計算。
可以。可透過數學通道（Math Channel）功能進行 F₀ 值計算。
可以。可透過記錄器上的 USB 埠連接條碼掃描器進行資料輸入。
本機配備高品質觸控螢幕作為主要操作介面，但也可透過 USB 埠連接 USB 鍵盤與滑鼠進行操作輔助。
