特色功能
- 4.3” TFT LCD 觸控螢幕
- 最多支援 6 路類比輸入
- 支援 100ms 高速資料取樣與儲存
- 高低限警報功能，確保即時警示
- I/O 模組化設計，支援多種擴充卡
- 可依時間或變化量啟動資料記錄
- 批次記錄功能，提升追溯能力
- 支援即時與歷史趨勢與警報顯示
- 可透過 Panel Studio 自訂顯示頁面
- 密碼保護 防止未授權存取
- 支援網頁瀏覽與 Excel 資料匯出
- 提供免費與進階版電腦軟體工具
全新 PR 2.0
功能強化、操作更流暢
改版升級，實現更聰明快速的操作體驗
BrainChild 隆重推出 PR 2.0 韌體版本，這是 PR 系列無紙記錄器歷史上 最重大的升級。
全新版本全面升級，包含 AI306 高精度類比輸入模組（符合 AMS2750H 標準）、支援 能源管理系統 (EMS)、可自訂顯示介面、符合 FDA 21 CFR Part 11 法規、批次記錄功能，以及 更優化的視覺化操作介面——為工業監測帶來更高的效率與靈活度。
PR 2.0
支援 AI306_6 高精度輸入模組
提升精度並符合 AMS2750H 標準
PR 2.0 現已支援全新 AI306_6 六通道高精度類比輸入卡，將溫度量測精度從 ±1.0°C 提升至 ±0.6°C，滿足航空熱處理應用中 AMS2750H 對現場測試儀表的精度要求。這項升級特別適用於需要高溫均勻性監控與嚴格熱製程控制的工業環境。
PR 2.0
內建能源管理系統（EMS）介面
即時顯示功率數據，實現能源效率監控
PR 2.0 引入 全新的能源管理系統 EMS 介面，提供 先進且靈活的電力監控功能。透過 RS485 連接 相容的 外接電力變換器（Power Transducer），即可擷取 電壓與電流訊號，並利用 內建數學運算功能，計算並顯示 即時功率、用電量與能源效能指標 (需外接電力變換器)*。這項升級設計不僅支援 完整的能源分析，還能提供 可行的洞察，協助企業進行 更智慧的決策。
*EMS 功能 必須搭配外接電力變換器 方能運作。更多詳情，歡迎聯繫我們的業務團隊.
PR 系列不只是數據記錄器—
更是邁向智慧製程管理的基礎核心
作為一款工業級無紙記錄器，PR 系列結合了進階監控能力與現代製造環境中所需的各項核心功能。不論是長時間穩定的製程數據記錄、多通道高精度輸入，或是直覺化的圖形操作介面，PR 系列都能全面支援，協助使用者即時掌握製程狀態，確保產品品質一致性。
透過彈性的記錄條件設定與多樣的資料匯出介面，PR 系列讓資料儲存、分析與追溯更加簡化，同時為未來的系統整合與製程控制奠定穩固基礎。
PR 系列的基本功能亮點
4.3 吋 TFT 彩色 LCD 觸控顯示螢幕
4.3 吋 TFT 彩色 LCD 顯示螢幕 (640 × 480)，搭配觸控功能，提供優異的可視性和直觀的操作介面。它能確保清晰、易讀的資訊，並藉由流暢的觸控面板操作，提升使用者體驗，特別適用於各種應用中的高效精確控制。
可靠安全的數據記錄
搭載安全金鑰的攜帶式無紙紀錄器，提供安全且高效的數據解決方案。其設計符合各種應用需求，提供直觀的操作介面，並確保數據的完整性與隱私，讓您在任何環境中都能輕鬆操作。
友善直觀的功能設計
PR系列產品擁有直觀的樹狀式組態介面、便捷的手寫訊息輸入以及支援提升可視性的環狀顯示功能，並具標準版與進階版的韌體配置選擇，使其在各種應用中具備更高的靈活性與效能。
易於操作的樹狀式組態畫面
樹狀式配置的組態畫面，簡化操作流程，使用者可以輕鬆瀏覽並管理記錄儀的設定。
方便的手寫功能
可直接於螢幕上手寫操作，讓使用操作流程更便捷快速。
標準版韌體
- AI（類比輸入）: 類比輸入支援不同存取速度:100ms, 1, 2,5, 10, 20, 30 Sec, 1, 2 Min/點
- DI（數位輸入）: 可設定為一般邏輯輸入或高速脈波輸入模式
- AO（類比輸出）: 可設定輸出格式為 mA 或 V，並可自定義輸出運算表達式
- DO（數位／繼電器輸出）: 支援數位輸出／繼電器輸出功能，每張 DO 卡含 6 組繼電器
- 顯示（Display）: 支援多種顯示速度：100ms、1、2、5、10、20、30 秒／每點，或 1、2、10、30 分鐘／每頁，1、2、4、8、12 小時／每頁，或 1 天／每頁
- 計時器（Timer）: 提供倒數計時、重複倒數、每日、每週、每月等多種時間基礎設定，可對應不同執行任務
- 時鐘（Clock）: 支援 MM/dd/yy 或 dd/MM/yy 日期格式、透過網際網路時間同步與夏令時間設定
- 通訊（Communication）: 標準韌體內建 Web Server 與電子郵件功能
- 儀表設定（Instrument）: 可調整螢幕亮度並啟用螢幕保護功能
- 密碼（Password）: 普通安全模式提供單一密碼；選擇符合 CFR-21 高安全等級模式時，最多可設定 9 個權限等級密碼
- 示範模式（Demo）: 可啟用或停用示範模式
- 自動輸出（Auto-output）: 可設定自動輸出功能，指定印表機定期列印歷史資料與報表
- 系統資訊（System information）: 顯示韌體版本、內／外部記憶體狀態、IP 位址，以及各插槽 10 張模組卡的狀態
- 校正（Calibrate）: 若需更高精度，可由具資格的工程人員進行現場校正
- 數學功能（Math）: 標準版本內建數學運算功能
▼數學運算: 內建數學運算、計數器與總計器功能。可透過簡易方式輸入運算公式，自定義數學通道▼
▼功率計算: 計算並記錄功率使用情況。公式已為預先設置P1W2、P1W3、P3W3、P3W4*▼
＊P1W2：單相兩線 / P1W3：單相三線 / P3W3：三相三線 / P3W4：三相四線

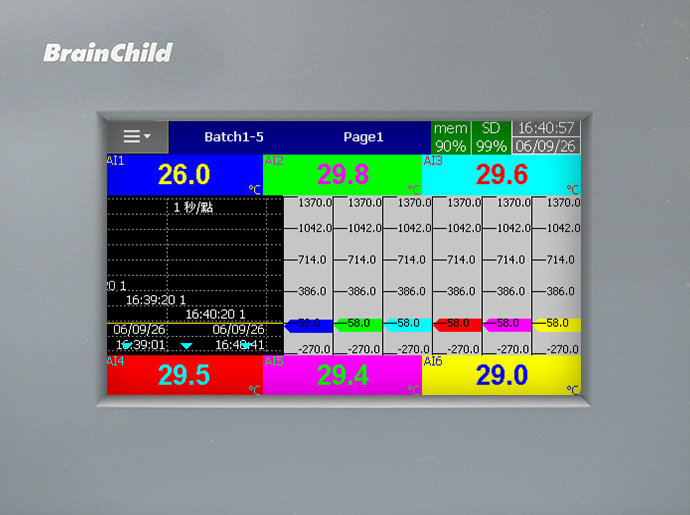

- 標記（Marker）: 可於即時檢視的畫面上添加標記來輔助說明記錄資訊。並可透過"事件"觸發某特定標記內容或是在操作上增加標記
進階版韌體
進階版韌體提供更多的功能，包括外部通道、自訂畫面、批次檔， FDA 21 CFR part11。
外部通道:
除了 AI（類比輸入）與 DI（數位輸入）之外，PR 系列記錄器也可透過通訊方式接收來自外部設備的資料，稱為「外部通道（External Channels）」。PR10、PR20 與 PR30 分別最多可支援 24、48 及 96 組外部通道。
自訂畫面:
I進階版韌體版本，允許使用者透過電腦軟體 Panel Studio 編輯畫面，並可將其下載至記錄器中。
批次檔:
進階版韌體版本的批次檔功能，可提供需更嚴格的生產過程記錄的產業，例如:食品和藥品行業，進行應用。
FDA 21 CFR part 11:
此功能符合美國食品藥品衛生管理局（FDA）之規範，所有資料記錄皆無法被修改。
多功能的PC軟體
PR系列無紙記錄器標準版搭載組態設定與歷史資料軟體，進階擴充版則提供即時監控軟體及畫面編輯軟體，使用者可根據需求選擇配置。
標準版PC軟體
PR系列無紙記錄器，標準版配有組態設定與歷史資料軟體。
I. Configuration
可輕鬆地在電腦上進行組態設定，再將設定檔案從傳送至紀錄器上完成設定。
II. Historical Viewer
可於電腦上顯示歷史趨勢、歷史警報、事件，並支援列印功能。使用者可以根據時間、時間範圍、標籤、警報、事件及備註來搜尋資料。亦可將資料匯出(CSV格式)。
進階擴充版PC軟體 Data Acquisition Studio
PR系列無紙記錄器，標準版配有組態設定與歷史資料軟體。
Ill. Real-time Viewer
可於電腦上同步即時監控數據，另支援MODBUS RTU/TCP資料蒐集。
IV. Panel Studio
針對搭載進階韌體Plus2或Plus3版本的PR系列無紙紀錄器，則另外再提供畫面編輯軟體Panel Studio,可於電腦上編輯畫面，再將其下載至記錄器應用。自訂畫面會以額外頁面的方式存在。
Panel Studio於電腦上進行畫面編輯的操作畫面
套用至記錄器後，記錄器的顯示畫面就會與電腦設定相同
產業應用
產品規格
資源下載
前往下載中心查看更多的文件與工具。 前往
常見問答
是的。搭配 Plus 1 韌體版本後，即可符合 FDA 21 CFR Part 11 要求。
可以。透過數學通道（Math Channel）功能，即可進行乾球與濕球溫度的計算。
可以。可透過數學通道（Math Channel）功能進行 F₀ 值計算。
可以。可透過記錄器上的 USB 埠連接條碼掃描器進行資料輸入。
本機配備高品質觸控螢幕作為主要操作介面，但也可透過 USB 埠連接 USB 鍵盤與滑鼠進行操作輔助。
