特色功能
- 72×72mm 面板尺寸
- 通用輸入：熱電偶、RTD、mV、mA、電壓等
- 雙 4 位數 LED 顯示：顯示製程值與設定值
- 18 位 A/D 轉換器，提供高解析度輸入
- 每秒 5 次快速取樣速率
- 支援自動／手動模式切換不中斷輸出
- 可調斜率的升降速控制功能（Ramping）
- 內建模糊邏輯 PID 自動整定功能
- 數位濾波功能穩定雜訊變動的輸入值
- 支援冷啟動與熱啟動下的自動整定
- 感測器斷線快速偵測，保障製程安全
- 多層級參數鎖定機制，防止誤操作
- 警報模式可選：高限、低限、區間、延時
- 第二輸出可設定為維持計時器（Dwell）
- 輸出類型可選：繼電器、SSR 或類比輸出
- 內建 Modbus RTU，支援 RS-232／485 通訊
- 具 USB 程式連接埠，支援電腦設定與測試

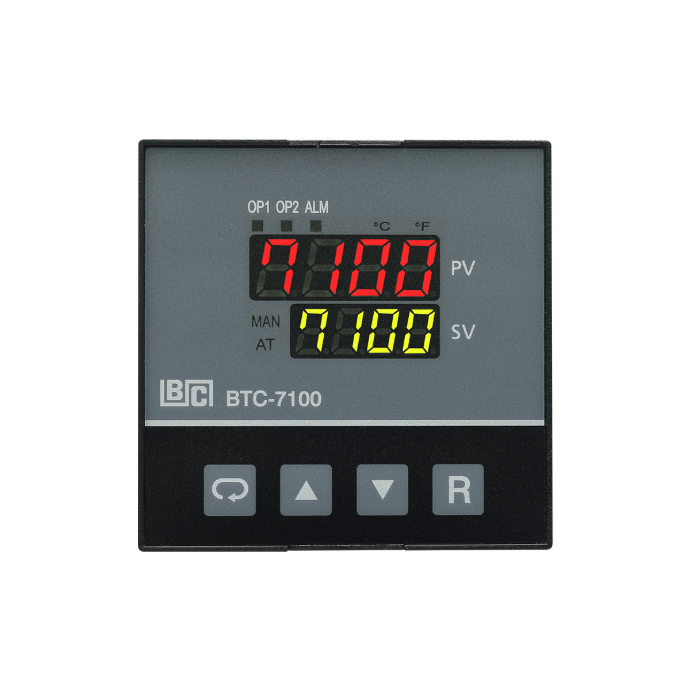

專為製程自動化打造的模組化 PID 控制器
模糊 PID、多輸出、RS-485 通訊與升降程控功能
這款緊湊型 PID 控制器專為各類工業應用中的溫度或製程控制而設計，兼具可靠性與智慧調節能力。具備 萬用輸入相容性、18 位元高解析 A/D 轉換器，並支援多種輸出型式（繼電器、SSR 電壓驅動或類比訊號），在基本控制與進階製程中皆能靈活應用。
控制器內建 模糊邏輯 PID 自動整定演算法，支援 RS-232／RS-485 Modbus RTU 通訊，並具備 升降斜率程控與保溫定時功能（Dwell Timer），適合應用於 OEM 設備、產線控制箱與需精準調節的自動化系統中。
LED 顯示面板搭配簡易按鍵操作
清晰狀態指示與操作按鍵，設定直覺快速
本控制器的前面板配備清晰明亮的 雙排 4 位數 LED 顯示器，可同時顯示 製程值（PV） 與 設定值（SV），提供即時視覺回饋。高對比顯示設計即使在昏暗的工業現場也能輕鬆辨識，確保資訊傳遞的穩定性與準確性。
面板上配置多組 狀態指示燈，排列清晰，能即時反映控制器當前運作狀況，包括：
-
輸出狀態指示燈（Output）
-
警報狀態指示燈（Alarm）
-
自動整定狀態燈（AT）
-
手動模式顯示燈（MAN）
-
工程單位顯示燈（UNIT）
這些燈號有助於操作人員快速掌握設備狀態，減少操作錯誤與設定失誤，提高現場工作的準確性與效率。
操作區域配有四顆具明確回饋感的 功能鍵，分別為 捲動（Scroll）、上／下調整鍵 與 確認鍵（Enter）。每次按壓皆提供明顯觸感回饋，讓使用者在切換參數或調整設定時更加順暢。此直覺式的設計可有效提升操作效率，特別適合用於 面板空間受限或需高頻次操作的應用環境。
支援萬用輸入，精度高穩定性佳
相容熱電偶、RTD、電壓與電流類比輸入
本控制器支援多種 萬用輸入訊號，包括：
-
熱電偶: J, K, T, E, N, R, S
-
RTD: Pt100 DIN / JIS
-
類比訊號: 0–50 mV, 0–20 mA, 4–20 mA, 0–5V, 1–5V
輸入電路採用 18 位元高解析 A/D 轉換器，具備 快速取樣速率（5 次／秒） 與熱電偶 冷端補償（CJC）功能，確保量測精準穩定。搭配 數位濾波器 及 感測器斷線偵測保護機制，可有效提升在嚴苛製程環境中的安全與穩定性。
多樣化輸出選項，滿足各種控制需求
可選擇繼電器、SSR 或高精度類比輸出
本控制器具備多種 輸出選項，可對應不同控制與警報需求
-
繼電器輸出: 250 VAC / 2A
-
SSR 電壓驅動: 12 VDC ±15%, 30 mA max
-
類比輸出: 0–20 mA, 4–20 mA, 0–10 V, 1–5 V
類比輸出透過 15 位元 D/A 轉換器 提供高解析度訊號，支援 平滑輸出重送與精細調節控制。各通道可獨立設定為 PID 控制、警報邏輯或保溫定時（Dwell） 等功能，具高度整合彈性，適合應用於多樣化的工業系統。
Fuzzy(模糊邏輯) PID 控制技術
聰明穩定又快速，讓控制更勝一籌
模糊邏輯與傳統 PID 控制結合，實現更智慧且具適應性的溫度調節功能。
相較於傳統 PID 控制器需針對每個應用手動微調參數，模糊 PID 能根據實際製程變化即時動態調整控制反應。其優勢在於加快系統穩定速度、降低過衝幅度，並提升對干擾的耐受性，特別適用於對「精度」與「反應速度」要求極高的應用場域。
專用程式連接埠，快速完成離線設定
觸點式埠搭配專用線材進行離線自動設定
本控制器配備 專用觸點式程式連接埠，須搭配 CC91-1 專用程式線材 使用。透過此埠可與電腦或 ATE（自動測試設備）連接，進行快速且可靠的 離線參數設定、自動校正與測試流程，無需開啟接線端子或拆裝設備。
為保障系統穩定性，此程式埠僅供設定與測試期間使用，在控制器正常運行時應拔除。若需轉為 RS-232 通訊，也可搭配 SNA12A 智慧轉接器使用，進行資料傳輸或測試介面轉換。
專業設定軟體 BC-SET Pro，快速完成控制器參數調整
快速完成參數設定、備份與韌體升級操作
BC-SET Pro 是 BrainChild 推出的官方參數設定軟體，專為超限保護控制器應用設計，具備直覺化的操作介面與高效的設定流程。使用者可透過 USB 程式連接線將裝置連接至電腦，快速完成參數調整與設定。此軟體支援設定複製功能，可將一台設備的參數套用至多台控制器，並提供韌體升級功能，確保設備運作穩定、功能保持最新狀態。BC-SET Pro 同時支援離線編輯，允許儲存多組設定檔，方便用於工廠設定、生產部署或現場維護等情境。無論是全新裝機或既有系統調整，都能透過此工具有效簡化流程、縮短設定時間，提升多設備管理的一致性與效率。
批次讀寫功能
BC-SET 可同時連接多台相同型號的控制器，僅需設定節點範圍，即可一次性批次讀取與寫入參數，有效提升量產或系統部署效率。
清晰的系統選單與操作介面
操作選單包含常用功能如重新掃描（F5）、讀取資料（F6）、寫入資料（F7）、寫入多筆（F8）與通訊參數設定（F9），搭配快捷鍵提升操作流暢度。
通訊參數設定
通訊設定畫面提供埠號、傳輸速率、奇偶校驗、資料位元與停止位元等項目，並具備「預設值」，降低設定錯誤風險。
專屬可視化編輯器
針對具備程序控制功能的溫度控制器，BC-SET提供可視化編輯器，分段管理溫控曲線參數，可直接讀取/寫入控制器資料，方便測試與驗證使用。
標配 IP50 面板，可選配升級至 IP65
端子與本體為 IP20，僅限於室內應用
本控制器的 標準前面板防護等級為 IP50，具基本的防塵能力。若應用場域對防護有更高需求，可選配 防潑水橡膠密封件，將面板升級至 IP65 防護等級，適用於有粉塵或濕氣潑濺的環境。
其 機殼與接線端子 則為 IP20 等級，提供基本異物防護。控制器僅適用於 室內用途，建議安裝於防護性電控箱中，以確保長期運作的穩定性與安全性，特別適用於各類工控系統整合需求。
產業應用
產品規格
電源
訊號輸入
第一組輸出 /第二組輸出
線性輸出
Triac ( SSR ) 輸出
警報輸出
通信功能
模擬再傳送
使用接口
控制模式
數位濾波
工作環境和物理條件
安全規範
資源下載
Visit Download Center to See More Documents & Tools of This Product. Visit
常見問答
本控制器支援熱電偶（J、K、T、E、N、R、S）、RTD（Pt100 DIN／JIS）以及 mV、mA、電壓等類比輸入訊號（如 0–5V、1–5V）。
標準出廠為 IP50 防護，若加裝防潑水橡膠框可選配升級為 IP65 面板。
不可以。程式連接埠僅供離線設定與測試使用，運行中請務必拔除以確保安全。
可選配 RS-232 或 RS-485 Modbus RTU 通訊功能，支援多機連線與上位機整合。
有。控制器支援多段式升降斜率程控（Ramp/Soak），並具備保溫定時器（Dwell Timer）功能，適用於高精度製程應用。
