  5. Classic Premium 系列 | 48 x 48 mm  BTC-9090

Classic Premium 系列 | 48 x 48 mm

BTC-9090
https://www.brainchildtw.com/web/image/product.template/71/image_1920?unique=74d9fbf

PID 溫度控制器

• 精巧型 1/16 DIN 面板設計
• 模糊邏輯結合 PID 自動整定
• 斜率與恆溫軟啟動控制
• 單迴路高精度溫度控制
• 前面板按鍵快速設定

此組合不存在。

特色功能 產業應用 產品規格 資源下載 常見問答 訂購代碼

特色功能

  • Compact 48x48mm DIN panel mount design
  • High-accuracy universal input for T/C, RTD, mV
  • Supports 18-bit resolution and 3Hz sampling rate
  • Auto-tuning and manual PID adjustment supported
  • Single-stage ramp and dwell timer function
  • Configurable control output: Relay, SSR, Analog
  • Selectable linear current or voltage output
  • Alarm output with flexible logic options
  • Sensor break detection and safety protection
  • Intuitive 4-key interface for easy setup
  • Dual LED display for PV and SV monitoring
  • Supports heating/cooling or ON-OFF control
  • Optional RS-485/RS-232 for communication
  • User-configurable parameters and hysteresis
  • Wide power range: 90–264VAC or 20–32VDC

BTC-9090 Fuzzy PID Controller for Compact Installations

The BTC-9090 is a microprocessor-based temperature controller designed for compact panel applications. Featuring fuzzy logic-enhanced PID control, the BTC-9090 ensures rapid set point attainment with minimal overshoot. It supports a wide range of thermocouples, RTDs, and linear signals, and offers both automatic and manual tuning modes for optimal flexibility. Ideal for applications requiring ramp/soak cycles, soft-start control, and precise process stabilization.

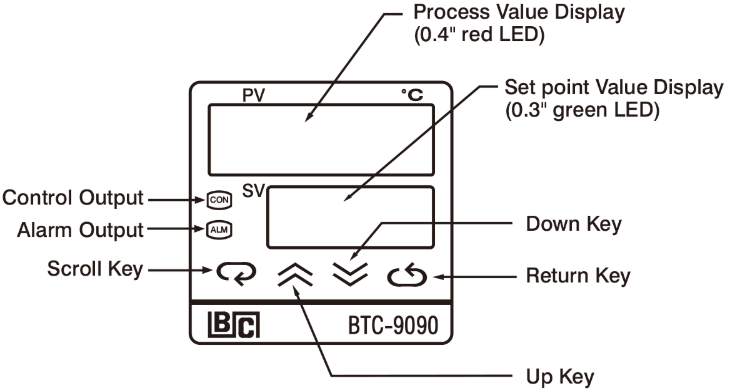

LED 顯示與 4 鍵簡約型面板操作介面

雙排顯示搭配直覺式按鍵，設定更快速便利

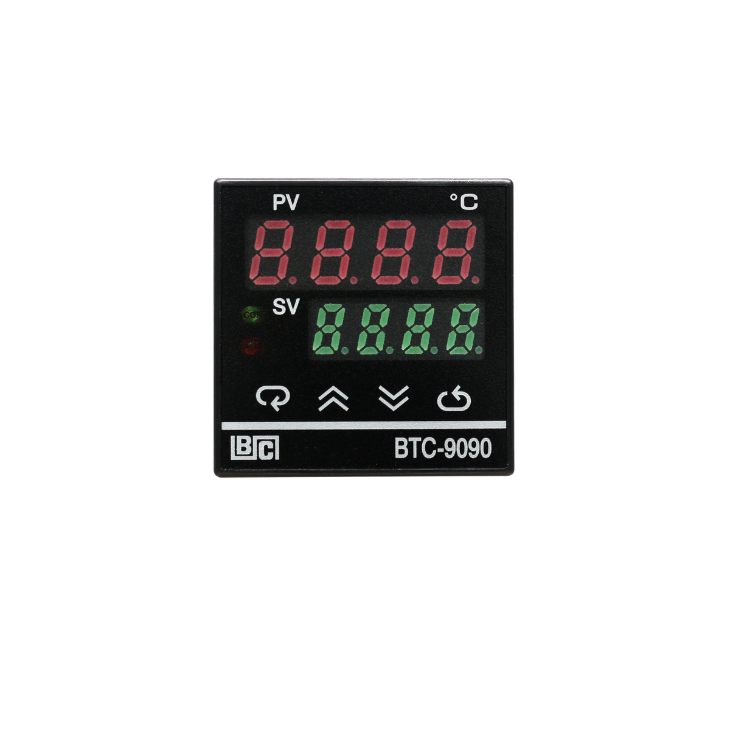

BTC-9090 採用精巧的 48×48mm 面板設計，搭配清晰的 雙排 4 位數 LED 顯示器，上排顯示製程值（PV），下排顯示設定值（SV），方便操作時快速參考與確認狀態。

面板配備 四顆觸感式按鍵：

  • 上／下鍵 用於數值增減

  • SCROLL 鍵 進行參數瀏覽切換

  • RETURN／ENTER 鍵 用於確認與返回操作

按鍵配置直覺清楚，搭配高亮度顯示器，即使在狹小或光線不足的場域也能快速完成設定與調整，提升整體操作效率與穩定性。

Universal Input for T/C, RTD, mV & Voltage

High-accuracy A/D with wide signal compatibility

BTC-9090 accepts a broad range of universal input types, including:

  • 熱電偶: J, K, T, E, N, R, S

  • RTD: Pt100 DIN / JIS

  • Linear: 0–50 mV, 0–5 V, 1–5 V

The unit uses a high-resolution 18-bit A/D converter with a sampling rate of 3Hz, delivering stable readings and precise process control. Cold junction compensation and digital filtering ensure input signal integrity even under industrial conditions.


多樣化輸出選項，滿足各種控制需求

可選擇繼電器、SSR 或高精度類比輸出

The controller offers multiple output options for control and alarm use:

  • Relay contact: 250 VAC / 2A

  • SSR voltage drive: 12 VDC ±15%, 30 mA max

  • Analog output: 0–20 mA, 4–20 mA, 0–10 V, 1–5 V

Analog outputs are generated via a 15-bit D/A converter, ensuring high-resolution retransmission and smooth signal control. Each output channel can be independently configured for PID control, alarm logic, or dwell timer functions, providing great flexibility in system integration.

Fuzzy(模糊邏輯) PID 控制技術

聰明穩定又快速，讓控制更勝一籌

模糊邏輯與傳統 PID 控制結合，實現更智慧且具適應性的溫度調節功能。
相較於傳統 PID 控制器需針對每個應用手動微調參數，模糊 PID 能根據實際製程變化即時動態調整控制反應。其優勢在於加快系統穩定速度、降低過衝幅度，並提升對干擾的耐受性，特別適用於對「精度」與「反應速度」要求極高的應用場域。

產業應用

Specification


電源

90 ~ 264VAC, 50 / 60Hz 10VA

20 ~ 32VDC / VAC, 50 / 60Hz 10VA
訊號輸入

分辨率

18 Bits

採樣速率

5 次 / 秒

額定值

最小 -2VDC , 最大 12VDC

溫度效應

mA輸入： 3.0µV /°C，其它輸入： 1.5µV /°C

傳感器導線阻抗效應

Thermocouple: 0.2 µV /°Ω;
3線 RTD: 2.6°C /兩根導線阻抗奧姆值的差
2線RTD: 2.6°C /兩根導線阻抗奧姆值的差

易燃電流

200nA

共模抑制比(CMRR)

120 dB

常模抑制比(NMRR)

55dB

傳感器斷裂偵測

TC，RTD輸入：傳感器呈開路狀態時, RTD輸入：傳感器呈短路狀態時, 4-20mA輸入：訊號輸入小於1mA時, 1-5V輸入：訊號輸入小於0.25V時, 其他輸入不適用

傳感器斷裂反應時間

TC、RTD、mV 輸入：4秒內, 1-5V/4-20mA 輸入：0.1秒

輸入特性

 類別

範圍

精度 @ 25°C

輸入阻抗

J

-120°C  ~ 1000°C( -184°F ~ 1,832°F)

±2°C

2.2 MΩ

K

-200°C ~ 1370°C (-328°F ~ 2498°F)

±2°C

2.2 MΩ

T

-250°C ~ 400°C ( -418°F ~  752°F )

±2°C

2.2 MΩ

E

-100°C ~ 900°C( -148°F ~ 1652°F )

±2°C

2.2 MΩ

B

0°C ~ 1800°C( 32°F ~  3272°F )

±2°C( 200°C ~ 1800°C )

2.2 MΩ

R

0°C ~ 1767.8°C( 32°F ~ 3214°F )

±2°C

2.2 MΩ

S

0°C ~ 1767.8°C( 32°F ~ 3214°F )

±2°C

2.2 MΩ

N

-250°C ~ 1300°C( -418°F ~ 2372°F)

±2°C

2.2 MΩ

L

 -200°C ~ 900°C( -328°F ~ 1652°F )

±2°C

2.2 MΩ

PT100(DIN)

-210°C ~ 700°C( -346°F ~ 1292°F )

±0.4°C

1.3KΩ

PT100(JIS)

-200°C ~ 600°C( -328°F ~ 1112°F )

±0.4°C

1.3KΩ

mV

-8mA  ~ 70mA

±0.05%

2.2MΩ

mA

-3mA  ~ 27mA

±0.05%

70.5Ω

V

-1.3V  ~ 11.5V

±0.05%

650KΩ
第一組輸出 /第二組輸出

繼電器額定值

額定電流2A, 240V AC，壽命周期200000次

脈衝電壓

5V, 電流阻抗限制66Ω

輸入特性

類別

零位誤差容許範圍

輸出範圍誤差容許範圍

負載能力

4 ~ 20 mA

3.6 ~ 4 mA

20 ~ 21 mA

最大 500Ω

0 ~ 20 mA

0 mA

20 ~ 21 mA

最大 500Ω

0 ~ 5 V

0 V

5 ~ 5.25 V

最小 10KΩ

1 ~ 5 V

0.9 ~ 1 V

5 ~ 5.25 V

最小 10KΩ

0 ~ 10 V

0 V

10 ~10.5 V

最小 10KΩ
線性輸出

分辨率

15 Bits

輸出調節

滿載時變化少於0.02%

輸出設定時間

 0.1 秒 ( 穩定度達 99.9%)

隔離失效電壓

1000 VAC

溫度效應

範圍值的±0.01%/ °C
Triac ( SSR ) 輸出

額定值

1A / 240 VAC

侵入電流

20A(1個週期)

最小電流負載

50 mA rms

最大關斷狀態的漏電流

3 mA rms

最大導通狀態電壓

1.5V rms

絕緣阻抗

最小1000Mohms（以500 VDC測定）

耐壓性

2500VAC, 一分鐘
警報輸出

繼電器類別

C式接點

額定值

2A, 240VAC, 使用壽命200000次

警報功能

持溫計時, 偏差高/低警報, 偏差帶外/內警報, 高/低限警報

警報模式

常態警報, 栓鎖警報, 限制警報, 栓鎖限制警報

持溫計時

0.1 ~ 4553.6分鐘
通信功能

介面

RS-232（1台）, RS-485（可連到247台）

通訊協議

Modbus RTU (Slave 模式)

地址

1 ~ 247

傳輸速率

2.4KBPS ~ 38.4 KBPS

資料位元

7 or 8 Bits

檢查位

無 (None), 偶數同位 (Even), 奇數同位(Odd)

停止位

1 或 2 Bits

通訊緩衝存儲器

160 Bytes
模擬再傳送

輸出訊號

4 ~20 mA, 0 ~ 20 mA, 0 ~ 5V, 1 ~ 5V, 0 ~ 10V

分辨率

15 Bits

精度

範圍值的±0.05%  ± 0.0025% / °C

負載阻抗

電流輸出：0 - 500Ω, 電壓輸出： 最小10KΩ

輸出調節

滿載時變化少於0.01%
使用接口

按鍵

4 鍵

顯示類型

4 位數 LCD 顯示

顯示數目

2

上方顯示尺吋

0.4" (10mm)

下方顯示尺吋

0.31"(8mm)

電腦連接埠

可用來自動設定、校準、測試

通訊埠

與電腦或控制主機連結

控制模式

第一組輸出

反向 (制熱) 或 正向 (制冷) 控

第二組輸出

PID制冷控制, 制冷比例帶 50 – 300% , 制冷分離帶 -36.0 - 36.0 %

ON-OFF控制

可設定遲滯帶之值0.1 - 90.0 (°F ) (PB要設定為0)

比例控制(P 或 PD)

可調整輸出補償量0 - 100.0 %

PID控制

模糊邏輯修正, 比例帶： 0.1 ~ 900.0°F, 積分時間： 0 – 3600 秒, 微分時間： 0 - 360.0 秒

比例周期

0.1 ~ 90.0 秒

手動控制

制熱(MV1) 和 制冷(MV2)

自動演算調整

冷啟動或熱機時均可執行

錯誤模式

傳感器斷線或A-D轉換功能故障時可自動切換到手動模式

斜率控制

0 - 900.0°F/分鐘 或  0 - 900.0°F/小時
數位濾波

功能

一階

濾波時間常數

可設定0,0.2, 0.5, 1, 2, 5, 10, 20, 30, 60 秒
工作環境和物理條件

工作溫度

-10°C ~ 50°C

儲藏溫度

-40°C ~ 60°C

濕度

0 ~ 90 % RH (無凝結狀態)

高度限制

最大2000公尺

污染級數

2級

絕緣阻抗

最小20MΩ (@500VDC時)

耐壓性

一分鐘2000VAC, 50/60 Hz

抗震性

兩小時10 ~ 55 Hz, 10m/s2

抗衝擊性

200 公尺 / 秒²（20g）

外殼

耐燃級聚碳酸酯

安裝固定

Panel / DIN Rail mount

尺寸 (W*H*D) (mm)

48*48*116

盤面後深度 (mm)

105

開孔尺寸 (mm)

45*45

重量 (grams)

150
安全規範

安規

UL61010C-1, CSA C22.2 No.24-93, EN61010-1 ( IEC1010-1 )

防護等級

可選配IP65 面板, 標準配備IP50 面板, 外殼與端子座IP20

EMC

EN61326
