特色功能
- 通用輸入設計，支援多種感測器類型
- 18-bit A/D 轉換器，量測精度提升
- 提供 2 路繼電器輸出，用於限位或警報
- 類比重送功能選配（mA / V）
- 支援遠端重置與鎖定輸入
- 可透過 RS-485 使用 Modbus RTU 通訊
- 支援多種警報模式與輸出條件設定
- 輸出可選繼電器、SSR 或 TRIAC
- 雙螢幕顯示 PV 與設定值
- 顯示單位可選 °C 或 °F
- 輸出狀態具 LED 指示燈提示
- 可用面板或 PC 軟體進行參數設定
- 22.5mm 寬導軌設計，節省控制箱空間
- 通過 CE、UL、FM 等國際安全認證
- 前面板 IP50，機體與端子 IP20 防護

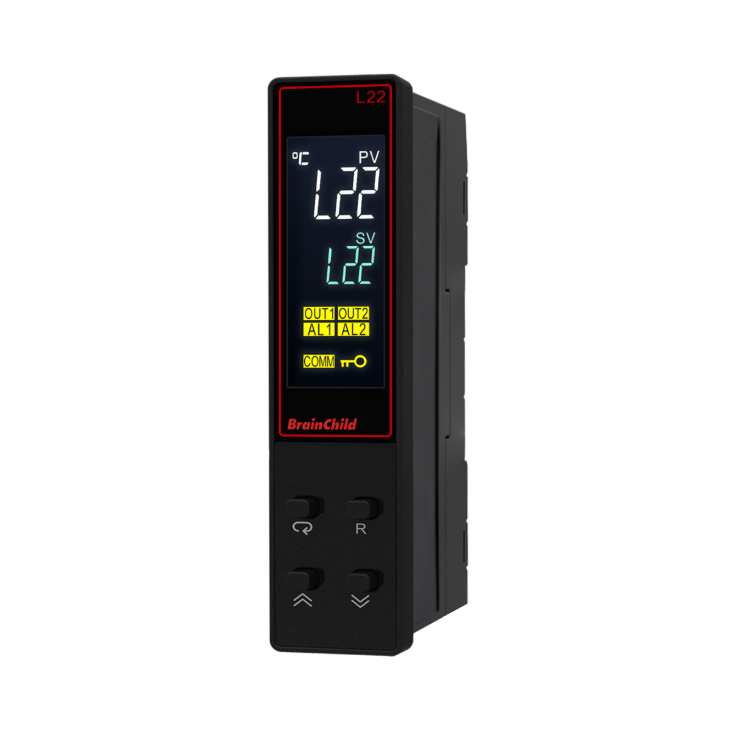

L22 超限保護控制器
精巧可靠的安全守護者
導軌式設計搭配高速與彈性限位保護功能
L22 超限保護控制器以精巧的導軌式安裝設計提供穩定且可靠的過溫保護功能，兼具空間節省與高安全性。其具備 5Hz 高速採樣與通用輸入功能，能即時偵測製程異常變化，雙繼電器輸出則提供靈活的關斷或警報控制。另支援 Modbus 通訊與遠端重置功能，有效降低設備停機風險，提升整體產線安全性。無論是用於小型設備、OEM 機台或分散式安全系統，L22 均能在空間與效能間取得最佳平衡。
直覺化面板設計，操作快速上手
LED 顯示與快捷鍵，狀態一目了然
L22 採用精簡面板設計，具備高亮度 LED 顯示幕，可即時顯示製程值、狀態與單位資訊。前面板四鍵配置支援快速進入設定選單、參數瀏覽與設定值調整，操作直覺、反應迅速。輸出狀態、攝氏／華氏單位與鎖定功能皆有對應 LED 指示燈，讓操作員即使在光線不足的環境中也能清楚辨識控制器狀態，有效降低誤操作風險並提升現場作業安全性。
通用輸入設計，滿足多樣製程需求
支援熱電偶、RTD、電壓與電流訊號輸入
L22 支援多種輸入類型，包括熱電偶（J、K、T、E 等）、PT100 RTD 感測器，以及 0–60mV、0–10V、4–20mA 等標準類比訊號。用戶可透過面板按鍵或搭配電腦設定軟體快速切換輸入類型與量測範圍。此通用輸入設計提升整合彈性，讓控制器能輕鬆應用於各類溫度、壓力、流量等工業監控系統中，有效因應多樣感測環境需求。
靈活輸出配置，對應限位與警報需求
支援繼電器、SSR、TRIAC 與類比重送輸出
L22 提供兩組獨立輸出通道，可靈活設定為限位保護或警報輸出用途，支援繼電器、5V／14V SSR 驅動與 TRIAC 固態輸出等型式。另可選配第二警報輸出與類比重送功能（4–20mA 或 0–10V），以滿足更進階的系統連接需求。用戶可自訂警報模式與觸發條件，當製程值超出設定範圍時即時驅動輸出，實現安全保護、異常通知或遠端聯控功能。
專用程式埠，快速完成參數設定
支援電腦連接，複製與設定一次完成
L22 配備 Micro USB 程式連接埠，可透過原廠編程線（CC98-1）與轉接器（PA98-1）連接電腦，進行韌體更新、參數設定與自動測試。此埠也支援接入自動化測試設備（ATE）進行批次化校正作業，適用於 OEM 生產流程或系統整合商進行出廠前部署。請注意，此程式埠僅限離線狀態下使用，禁止於設備正常運轉中進行連接，以確保操作安全。
BC-SET Pro 設定軟體
快速完成參數設定、備份與韌體升級操作
BC-SET Pro 是 BrainChild 推出的官方參數設定軟體，專為超限保護控制器應用設計，具備直覺化的操作介面與高效的設定流程。使用者可透過 USB 程式連接線將裝置連接至電腦，快速完成參數調整與設定。此軟體支援設定複製功能，可將一台設備的參數套用至多台控制器，並提供韌體升級功能，確保設備運作穩定、功能保持最新狀態。BC-SET Pro 同時支援離線編輯，允許儲存多組設定檔，方便用於工廠設定、生產部署或現場維護等情境。無論是全新裝機或既有系統調整，都能透過此工具有效簡化流程、縮短設定時間，提升多設備管理的一致性與效率。
批次讀寫功能
BC-SET 可同時連接多台相同型號的控制器，僅需設定節點範圍，即可一次性批次讀取與寫入參數，有效提升量產或系統部署效率。
清晰的系統選單與操作介面
操作選單包含常用功能如重新掃描（F5）、讀取資料（F6）、寫入資料（F7）、寫入多筆（F8）與通訊參數設定（F9），搭配快捷鍵提升操作流暢度。
通訊參數設定
通訊設定畫面提供埠號、傳輸速率、奇偶校驗、資料位元與停止位元等項目，並具備「預設值」，降低設定錯誤風險。
專屬可視化編輯器
針對具備程序控制功能的溫度控制器，BC-SET提供可視化編輯器，分段管理溫控曲線參數，可直接讀取/寫入控制器資料，方便測試與驗證使用。
符合 IP 標準防護，安全適用工業現場
前面板達 IP50，機殼與端子區為 IP20 防護等級
L22 具備 IP50 前面板防護設計，能有效阻絕灰塵進入顯示與操作區域，提升裝置穩定性；端子區與機體後方則符合 IP20 標準，適用於大多數室內型控制箱與配電盤環境。此防護配置可防止異物接觸或操作誤觸，降低系統故障風險，確保控制器在長時間工業現場運行中的安全與耐用性。
產業應用
產品規格
電源
訊號輸入
數位濾波
事件輸入
第一組輸出 /第二組輸出
警報
通信功能
模擬再傳送
使用接口
工作環境和物理條件
安全規範
資源下載
Visit Download Center to See More Documents & Tools of This Product. Visit
常見問題
The L22 is a compact DIN-rail mounted limit controller designed for over-temperature protection. It monitors process values and triggers output when limits are exceeded to protect equipment and ensure safety in critical systems.
L22 supports universal input, including thermocouples (J, K, T, E, etc.), PT100 RTD sensors, and analog signals like 0–60 mV, 0–10 V, and 4–20 mA. Input type and range can be configured via keypad or software.
The L22 offers two relay outputs for limit control and alarms. Optional analog retransmission (4–20 mA or 0–10 V) and Modbus RTU communication over RS-485 are also available for advanced integration.
Yes. The L22 includes a Micro USB programming port. With a BrainChild programming cable and adapter, users can connect to BC-SET Pro software for offline setup, parameter cloning, and firmware updates.
The L22 is DIN-rail mountable and ideal for compact control panels or distribution boxes. It features IP50 protection at the front and IP20 at the terminal housing, suitable for clean indoor environments.
