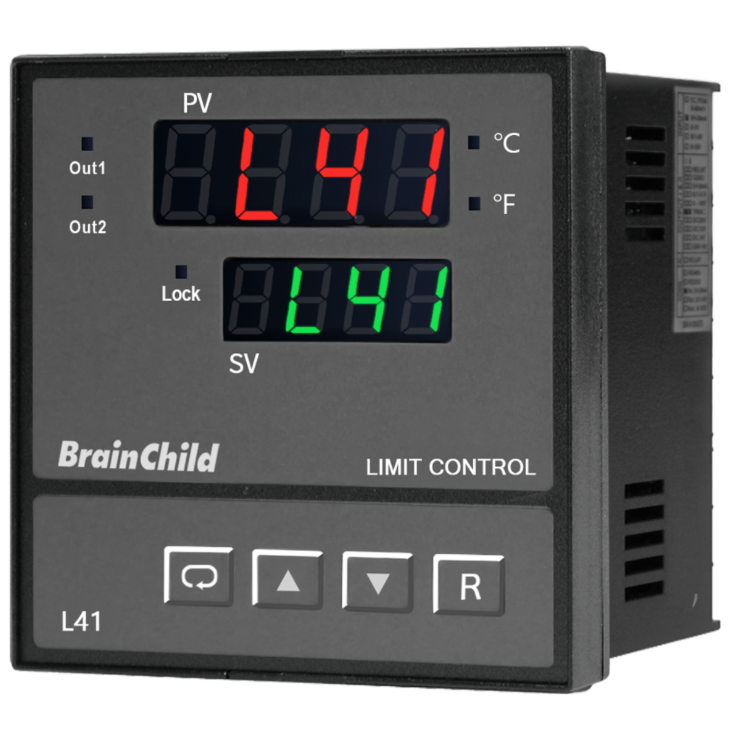

超限保護控制器

• 高速 5Hz 採樣率
• 支援多種感測器輸入
• 鎖定型輸出，安全防護可靠
• 支援遠端重置與鎖定輸入
• 提供彈性數位通訊選項

此組合不存在。

特色功能​ 產業應用 產品規格 資源下載 常見問題 訂購代碼

特色功能

  • 18-bit 高精度類比數位轉換
  • 3A 繼電器輸出可直接驅動負載
  • 支援熱電偶、RTD、毫伏、電壓與電流輸入
  • 提供多種警報動作模式（一般/鎖定）
  • 可透過面板或 PC 軟體設定參數
  • 偏移校正與數位濾波功能強化穩定性
  • 事件輸入支援遠端控制功能（如重置、鎖定）
  • 支援 RS-232 與 RS-485 通訊選項
  • 可選類比重送輸出（電流或電壓）
  • 標準 1/4 DIN 面板安裝尺寸
  • 可選配 IP65 防潑水前面板（附密封膠條）
  • 上下雙顯示幕設計，清楚顯示 PV 與 SP
  • 支援 Modbus RTU 通訊協定
  • 內建冷端補償功能
  • 通過 CE、UL、FM 等多項國際安全認證

L41 超限保護控制器
提供可靠的過溫防護解決方案

專為高風險與快速反應製程打造

BrainChild 的 L41 限位控制器專為高風險工藝環境設計，能在溫度異常發生時即時切斷輸出，保障設備與人員安全。支援多種感測器輸入、5Hz 高速採樣與鎖定式安全輸出，能精準控制並快速反應。

L41 擁有雙顯示幕、遠端事件輸入（支援重置與鎖定）、RS-232 / RS-485 通訊與可選的類比訊號重送功能。結構堅固，特別適用於熱處理系統、工業爐控與其他需快速反應的工藝應用。


清晰雙顯示幕與直覺式操作介面

整合狀態燈與四鍵操作，設定輕鬆直覺

L41 限位控制器配備上下雙顯示幕設計，分別顯示即時製程數據與使用者設定參數。上方顯示幕清楚呈現製程值、錯誤代碼與選單狀態，下方顯示幕則用於設定值與參數的顯示。

直覺式四鍵操作介面，讓使用者可快速進入功能選單與設定目標值。面板並具備輸出狀態、單位顯示（°C / °F）、鎖定狀態等指示燈，提升操作效率與現場辨識性，特別適用於高可靠性工業環境。

通用輸入設計，精準量測製程變化

支援熱電偶、RTD、電壓與電流等輸入訊號

L41 超限保護控制器採用通用輸入架構，能相容多種工業用感測器。支援標準熱電偶（J、K、T、E、B、R、S、N、L、C、P 類型）、PT100 RTD 感測器，以及 0–60mV、0–1V、0–10V、4–20mA 等常見類比輸入。內建 18-bit A/D 轉換器與每秒 5 次快速採樣設計，確保輸入訊號穩定、量測精準。此彈性輸入設計使其能廣泛應用於需高精度監控溫度、壓力或製程變量的各類系統中。


彈性輸出配置，強化製程安全控制

支援繼電器、固態輸出、TRIAC與重送功能

L41 控制器具備兩組獨立輸出，可靈活應用於超限控制與多項功能擴充。第一組輸出專為限位保護設計，支援繼電器、SSR 驅動或 TRIAC 固態輸出；第二組輸出可依設定對應警報訊號輸出、類比重送（4–20mA / 0–10V）、RS-485 通訊，或 DC 電源供應（5V / 12V / 20V）等功能。所有輸出支援鎖定模式與高/低限位條件判斷，並具備 LED 指示燈提示，便於現場監控與維護。彈性的輸出模組設計，讓 L41 能輕鬆整合至控制盤、保護迴路與監控系統中，確保製程安全無虞。

程式連接埠-支援自動化應用整合

支援快速設定、自動灌參數與ATE自動測試整合

L41 控制器背後的程式連接埠除了可搭配專用線材連接電腦進行參數設定外，亦可整合至自動化製造流程。可連接 SNA12A 自動程式寫入裝置進行出廠參數灌入，亦可與 ATE 自動測試與校正系統對接，實現高效率的品檢流程。此功能對 OEM 生產線與品質管理流程而言，是一項高實用性的強化配備。

BC-SET Pro 設定軟體

快速完成參數設定、備份與韌體升級操作

BC-SET Pro 是 BrainChild 推出的官方參數設定軟體，專為超限保護控制器應用設計，具備直覺化的操作介面與高效的設定流程。使用者可透過 USB 程式連接線將裝置連接至電腦，快速完成參數調整與設定。此軟體支援設定複製功能，可將一台設備的參數套用至多台控制器，並提供韌體升級功能，確保設備運作穩定、功能保持最新狀態。BC-SET Pro 同時支援離線編輯，允許儲存多組設定檔，方便用於工廠設定、生產部署或現場維護等情境。無論是全新裝機或既有系統調整，都能透過此工具有效簡化流程、縮短設定時間，提升多設備管理的一致性與效率。

批次讀寫功能

BC-SET 可同時連接多台相同型號的控制器，僅需設定節點範圍，即可一次性批次讀取與寫入參數，有效提升量產或系統部署效率。

清晰的系統選單與操作介面

操作選單包含常用功能如重新掃描（F5）、讀取資料（F6）、寫入資料（F7）、寫入多筆（F8）與通訊參數設定（F9），搭配快捷鍵提升操作流暢度。

通訊參數設定

通訊設定畫面提供埠號、傳輸速率、奇偶校驗、資料位元與停止位元等項目，並具備「預設值」，降低設定錯誤風險。

專屬可視化編輯器

針對具備程序控制功能的溫度控制器，BC-SET提供可視化編輯器，分段管理溫控曲線參數，可直接讀取/寫入控制器資料，方便測試與驗證使用。

面板防護等級，適應嚴苛操作環境

IP65 防護，提升抗潑水與防塵能力(選配)

L41 超限保護控制器標配 IP50 前面板，適用於一般室內環境，具備基本的防塵保護。如需應對較嚴苛的工業場域，可選配防水橡膠墊圈，將前面板防護等級升級至 IP65，有效阻擋潑水與粉塵滲入，延長設備壽命。
此功能特別適用於食品加工、金屬處理或化工廠等清洗頻繁或粉塵濃度較高的環境，有助於確保儀表面板的安全與穩定性。

產業應用

產品規格

安裝尺寸圖


電源

電源

90 ~ 250 VAC, 47 ~ 63 Hz, 11 ~ 26 V AC/VDC, SELV, Limited Energy

消耗功率

10VA, 5W 最大

過電壓類別

II
訊號輸入

類別

熱電偶 ( Thermocouple ) : J、K、T、E、B、R、S、N、L、P、C 類型, RTD ( 熱電阻 ) : PT100 ( DIN 標準 ) 、PT100 ( JIS 標準 ) , 毫伏訊號 ( mV ) : 0 ~ 60 mV, 電流訊號 ( Current ) : 0 ~ 20 mA, 電壓訊號 ( Voltage ) : 0 ~ 1 V、0 ~ 10 V

分辨率

18 Bits

採樣速率

5 次 / 秒 (200毫秒)

輸入特性

類別

範圍

　精度 @ 25 °C

輸入阻抗

J

-120 ~ 1000 °C (-184 ~ 1832 °F)

±2 °C

2.2MΩ

K

-200 ~ 1370 °C (-328 ~ 2498°F)

±2 °C

2.2MΩ

T

-250 ~ 400°C (-418 ~ 752°F)

±2 °C

2.2MΩ

E

-100 ~ 900 °C (-148 ~ 1652 °F)

±2 °C

2.2MΩ

B

0 ~ 1820 °C (-32 ~ 3308 °F)

±2 °C (200°C - 1800°C)

2.2MΩ

R

0 ~ 1767.8 °C (32 ~ 3214 °F)

±2 °C

2.2MΩ

S

0 ~ 1767.8 °C (32 ~ 3214 °F)

±2 °C

2.2MΩ

N

-250 ~ 1300 °C (-418 ~ 2372 °F)

±2 °C

2.2MΩ

L

-200 ~ 900 °C (-328 ~ 1652 °F)

±2 °C

2.2MΩ

P

0° C ~ 1395° C (32° F ~ 2543° F)

±2 °C

2.2MΩ

C

0° C ~ 2315° C (32° F ~ 4199° F)

±2 °C

2.2MΩ

PT100 (DIN)

-210 ~ 700 °C (-346 ~ 1292 °F)

±0.4°C

1.3KΩ

PT100 (JIS)

-200 ~ 600 °C (-328 ~ 1112 °F)

±0.4°C

1.3KΩ

mV

-8 ~ 70mV

±0.05%

2.2MΩ

mA

-3 ~ 27mA

±0.05%

70.5Ω

VDC

-1.3 ~ 11.5VDC

±0.05%

302KΩ

溫度效應

1.5μV /° C

傳感器導線阻抗效應

熱電偶 ( T/C ): 每 1 Ω 導線電阻可能產生約 0.2 微伏誤差, 3 線式 RTD: 導線間電阻差每增加 1 Ω，溫度誤差約為 2.6°C, 2 線式 RTD: 導線總電阻每增加 1 Ω，溫度誤差約為 2.6°C，激勵電流為 200nA

易燃電流

200nA

共模抑制比(CMRR)

120 dB

常模抑制比(NMRR)

55dB

傳感器斷裂偵測

當輸入為熱電偶(T/C) 、RTD 或毫伏訊號(mV)時，偵測方式為感測器斷線(Sensor Open), 若輸入為 4 ~ 20 mA 電流訊號，偵測條件為電流低於 1 mA, 若輸入為 1 ~ 5 V 電壓訊號，偵測條件為電壓低於 0.25V

傳感器斷裂反應時間

TC、RTD 與 mV 訊號於 4 秒內偵測完成, 4 ~ 20 mA 與 1 ~ 5 V 訊號於 0.1 秒內偵測完成。
第一組輸出 /第二組輸出

繼電器額定值

繼電器輸出額定 2A / 240 VAC，於電阻性負載下可達 20 萬次使用壽命

脈衝電壓

輸出端提供 5V 電源，並內建 66 Ω 限流電阻，用於驅動固態繼電器等負載

Triac ( SSR ) 輸出

額定值

1A / 240 VAC

侵入電流

20A ( 1 個電源週期 )

最小負載電流

50 mA rms

關斷狀態的最大漏電流

3 mA rms

通路狀態最大電壓

1.5V rms

絕緣阻抗

最小 1000Mohms ( 以500 VDC測定 )

耐壓性

2500 VAC, 一分鐘

極限控制型式

上限 ( High Limit ), 下限 ( Low Limit ), 上下限同時保護 ( High / Low Limit )

警報功能

製程值上限、製程值下限 ( PV High / PV Low  )

警報模式

一般模式 ( Normal ), 鎖定模式 ( Latching )
DC輔助電源特性 ( 安裝在第二點輸出 )

DC輔助電源特性

類別

公差

最大輸出電流

漣波(Ripple)電壓

隔離保護(Brrifer)

20V

± 1V

25mA

0.2Vp-p

500 VAC

12V

± 0.6V

40mA

0.1Vp-p

500 VAC

5V

± 0.25V

80mA

0.05Vp-p

500 VAC
數位濾波

功能

一階

濾波時間常數

可設定0,0.2, 0.5, 1, 2, 5, 10, 20, 30, 60 秒
事件輸入

低邏輯位准

最小-10V , 最大0.8V

高邏輯位准

最小2V , 最大10V

功能選項

遠端重置、遠端鎖定
通信功能

介面

RS-485 or RS-232

通訊協議

Modbus RTU (Slave 模式)

地址

1 ~ 247

傳輸速率

2.8KBPS ~ 115.2 KBPS

檢查位

無 (None), 偶數同位 (Even), 奇數同位(Odd)

停止位

1 或 2 Bits

數據位

7 或 8 Bits

通訊緩衝存儲器

50 Bytes
類比再傳送

輸出訊號

4 ~ 20mA, 0 ~ 20 mA, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC

分辨率

15 Bits

精度

範圍值的±0.05%  ± 0.0025% / °C

負載阻抗

電流輸出：0 - 500Ω, 電壓輸出： 最小10KΩ

輸出調節

滿載時變化少於0.01%

輸出設定時間

0.1秒 (穩定度達 99.9%)

隔離失效電壓

最小 1000 VAC

積分線性誤差

範圍值的±0.005%

溫度效應

範圍值的±0.0025% /°C

低飽和點

0mA 或 0VDC

高飽和點

22.2 mA 或 5.55 V, 最小 11.1 V

線性輸出範圍

0 ~ 22.2mA (0 ~ 20mA / 4 ~ 20mA), 0 ~ 5.55VDC (0 ~ 5VDC / 1 ~ 5 VDC), 0 ~ 11.1VDC (0 ~ 10VDC)

使用者介面

按鍵

4 鍵

顯示類型

4 位數 LCD 顯示

顯示數目

2

上方顯示尺吋

0.55”(14mm)

下方顯示尺吋

0.55”(14mm)

電腦連接埠

可用PC設定參數，快速校正與測試

通訊埠

與電腦連線可由電腦控制
工作環境和物理條件

工作溫度

-10°C ~ 50°C

儲藏溫度

-40°C ~ 60°C

濕度

0 ~ 90 % RH (無凝結狀態)

高度限制

最大2000公尺

污染級數

2級

絕緣阻抗

最小 20 MΩ  (@500 VDC)

耐壓性

2000 VAC, 50 / 60 Hz, 一分鐘

抗震性

10 ~ 55 Hz , 10m / s², 一分鐘

抗衝擊性

200 m / s² (20g)

外殼

耐燃級聚碳酸酯

安裝固定

面板安裝

尺寸 (W*H*D) (mm)

96*96*59

盤面後深度 (mm)

53

開孔尺寸 (mm)

92*92

重量 (grams)

250
安全規範

安規

FM, UL, cUL, CE, R oHS, REACH

防護等級

IP65 前面板(需選配),IP50 前面板（室內用）,IP 20 外殼與接線端子僅供室內使用

EMC

EN61326

資源下載

Select系列_L41&L91_產品型錄_V1.02_英文

Select系列_L41&L91_產品型錄_V1.01_CH_繁體中文
Select系列_L41_使用手冊_UM0L411E_英文

應用軟體_BC_Set_2.0版本
應用軟體_BC_Set_Pro_V1.1.0.12_2.0(韌體版本高於 V15)版本

Data_Logger_Firmware_XH10_v1.1.0.34​

Software_BC_Set_Pro_V1.1.0.12_2.0​
Software_DAQ_V2.73(2501)*1-hour trial only

Training_Demo_Data_Acquistion_Studio

UMEIO01A​
UMEIO01A​

IO_Brouchure_Ver.1.4/

Visit Download Center to See More Documents & Tools of This Product.     Visit

常見問題

L41 超限保護控制器的主要功能是什麼？

L41 用於監控如溫度等製程值，當超出設定上限或下限時，會立即觸發輸出。常應用於需過溫保護、安全聯鎖或緊急停機的場域中。

L41 可支援哪些類型的感測器？

L41 支援熱電偶（J、K、T、E、B、R、S、N、L、C、P）、PT100 RTD（DIN/JIS 標準）與類比訊號如 0–60mV、0–10V、4–20mA，通用輸入設計方便整合至不同製程中。

L41 的面板開孔尺寸與安裝方式為何？

L41 超限保護控制器採用面板嵌入式安裝，符合 DIN 1/4 標準。安裝所需面板開孔尺寸為 92 × 92 mm，並需透過背部固定夾具安裝。建議控制盤預留至少 53 mm 深度空間以容納本體結構。此精巧尺寸設計適合整合於工業現場的控制箱、安全系統或自動化配電盤中。

L41 提供哪些輸出型式？

L41 具備兩組輸出通道。輸出 1 可選繼電器、SSR 或 TRIAC 作為限位控制用途；輸出 2 可設定為警報、類比重送、RS-485 通訊或 DC 電源輸出。

L41 是否支援遠端重置或外部鎖定功能？?

支援。L41 提供數位事件輸入功能，可用於遠端重置與外部鎖定，方便整合外接按鈕或聯鎖裝置，確保警報與輸出狀態受控。
