I/O 模組 | 資料收集及傳送 IO模組

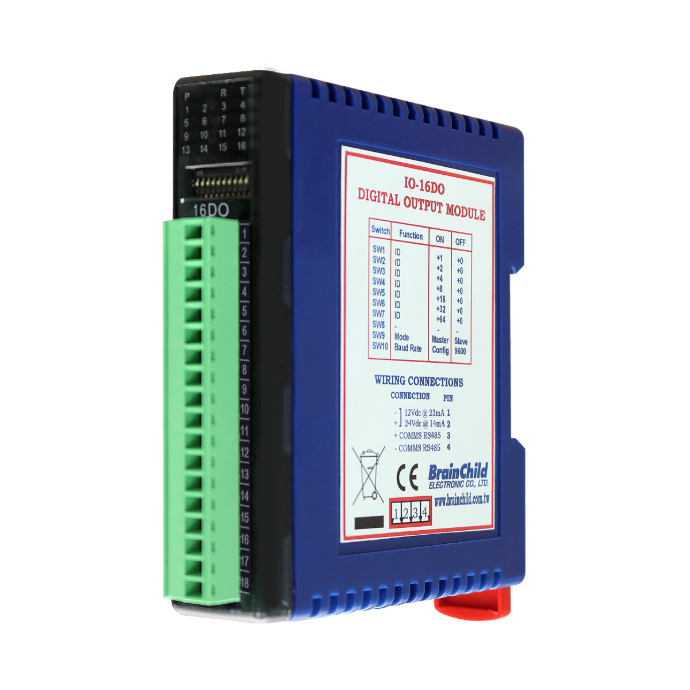

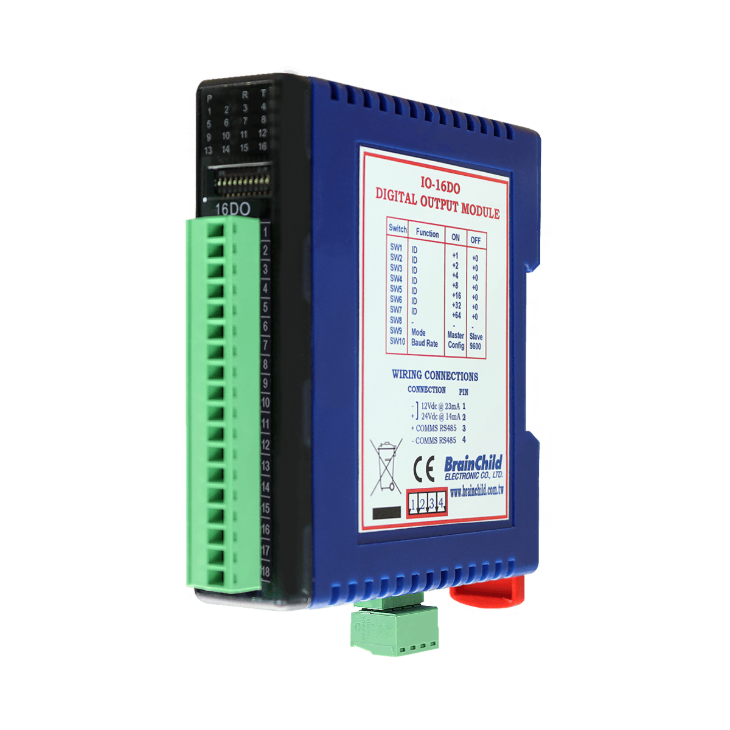

IO-16DO

• 支援 RS-485 Modbus RTU 通訊
• 提供 16 路數位輸出通道
• DIP 開關設定位址與波特率
• 前面板 LED 顯示狀態資訊
• 相容 SCADA、PLC、HMI 系統

特色功能

透過 RS-485（Modbus RTU）進行穩定資料擷取
高性價比模組，適用於工業現場應用
可透過撥碼開關快速設定位址與傳輸速率
模組化設計，支援數位與類比 I/O 彈性搭配

具備隔離保護，確保現場操作安全與穩定
LED 指示燈顯示電源、通訊與 I/O 狀態
相容 SCADA、PLC 與 HMI 系統整合應用
搭配 IO Studio 軟體，支援即時設定與診斷

可選配 PC 工具，用於資料顯示與測試
支援 DIN 導軌安裝，方便現場快速配置
支援 RS-485 多點通訊，最多可串接 32 台設備

即時狀態掌握 × 快速現場設定

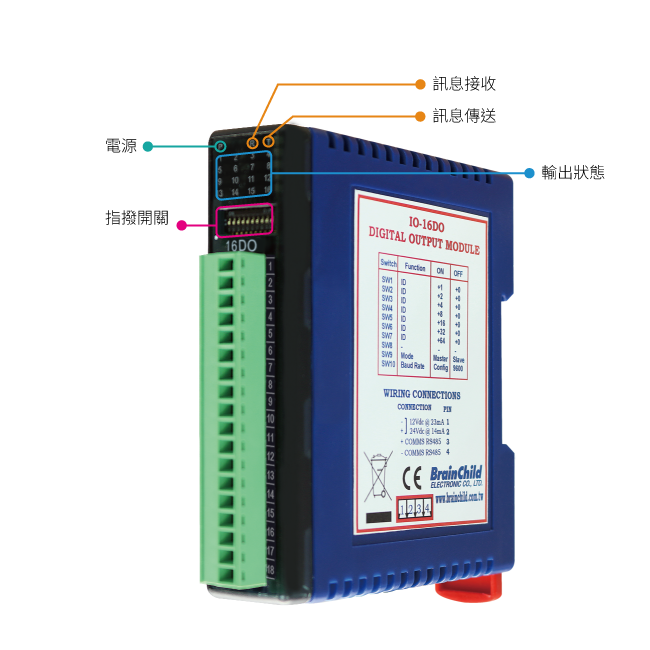

前面板 LED 指示燈與 DIP 開關設計

IO-16DO 配備直覺式前面板 LED 指示燈與 DIP 開關，讓現場操作一目了然。
LED 燈可即時顯示電源、通訊與輸出狀態，方便技術人員快速確認模組運作情形，提升維護效率與系統穩定性。
內建 DIP 開關則可於現場直接設定通訊參數與位址，無需透過軟體工具，大幅簡化安裝流程，縮短建置時間—simplifying setup and reducing installation time.

電源指示燈: 閃爍表示CPU正常運作中
訊息接收指示燈: 閃爍表示模組已接收到有效的訊息
訊息傳送指示燈: 閃爍表示模組已傳送訊息
撥碼開關: 可直接於現場設定通訊位址與波特率
Output Status: “ON” when the output is on.
“OFF” when the out put is off.

靈活高效的系統配置解決方案
我們的模組化工業控制產品，提供簡單且直觀的系統配置體驗，幫助您輕鬆打造符合需求的自動化架構。無論是新增I/O擴充，或是整合現有設備，我們都能提供穩定且靈活的解決方案。

智慧監控
監控、分析與設定工具，全面性支援工業設備應用

1. IO Studio

IO Studio 是一款 Windows 系統下的模組設定與除錯軟體，可用於設定網路上的 I/O 模組，並即時查看其資料與參數。

即時資料監控與模組設定
簡易的故障排除介面
模組前面板具備 DIP 開關地址設定功能
支援 Modbus RTU 通訊協議
操作簡便，快速部署上線

2. Historical Viewer

Historical Viewer 提供完整的歷史資料與警報事件檢視功能，適用於製程追溯、設備效能分析與稽核用途。

顯示歷史趨勢圖、警報與事件，日報、週報、月報自動生成
表格檢視模式，支援備註標註功能
可依時間、標籤、事件或備註進行搜尋
支援放大／縮小與平移操作
提供靈活的時間軸解析度（從 100 毫秒／點至 1 個月／頁）
可匯出為 CSV 檔案，支援自動匯入／匯出功能
支援列印趨勢圖、事件紀錄、報表及標籤資料

3. Data Acquisition Studio (選配)

Data Acquisition Studio(DAQ) 是一套整合式資料採集與監控軟體，可支援記錄器、溫控器、I/O 模組、HMI 及其他支援 Modbus 協議的裝置。

基於 PC 的即時監控與資料記錄
跨設備集中式資料擷取
直覺式介面，設定快速上手
應用彈性廣泛，相容多種工業裝置

產業應用

Electronics

Food

Pharmaceutical

Plastics & Rubber

Water

產品規格

一般規格

介面	RS-485 Modbus RTU
通訊速度	2400, 4800, 9600, 19200,38400,57600, 115200, 187500 BPS
工作溫度	-10°C to 50°C
儲存溫度	-40°C to 85°C
濕度	最高可達 95%,無冷凝狀態
安裝方式	DIN 軌道
重量(grams)	105
尺寸 (W x H x D mm)	2310998

連接器

輸入端子	前端 18 路螺絲端子
通訊端口	裝置頂部 RJ45 連接埠
邏輯電源端口	裝置底部 4 針連接器

認證標準

安全性	IEC 950
EMC	IEC 61000-4-2-A1 Level2, IEC 61000-4-3-A1 Level2, IEC 61000-4-4 Level3, CISPR11:1997-A1, EN55011:1998 Group1 Class A

數位模組

模組類型	數位輸出
通道數量	16
電源供應	邏輯供應電壓	12 -24 Vdc
	邏輯供應電流	23mA @ 12V 14mA @ 24V
	現場供應電壓	12 to 24 VDC
	現場供應電流	6mA @ 12V 6mA @ 24V
輸出類型	電晶體輸出
輸出數量	16
輸出規格	SinK (NPN)
輸出電壓	最大 36 Vdc
Vceon （飽和壓降）	最大 1.1V
負載電流	每通道最大 100mA
繼電器額定值	無
通道間隔離	無
訊號與邏輯隔離	1500Vrms

資源下載

I/O模組_產品簡介_Ver.1.4_英文
資料收集及傳送IO模組_產品簡介_英文
資料收集及傳送IO模組_產品簡介_繁體中文

資料收集及傳送IO模組_使用手冊_UMIOG_英文
資料收集及傳送IO模組_使用手冊_UMIOTE_中文

I/O模組_應用軟體_IO_Studio_V2.8版本
應用軟體_DAQ_V2.73(2501)版本

訓練素材_Demo_Data_Acquistion_Studio

UMEIO01A

IO_Brouchure_Ver.1.4/

Visit Download Center to See More Documents & Tools of This Product. Visit
