特色功能
- 18-bit A/D 與 15-bit D/A 精準轉換
- 最多支援 3 路警報輸出，多模式選擇
- 提供 RS-485 通訊，支援 Modbus RTU
- 支援事件輸入、遠端重置與鎖定功能
- 面板式安裝，適用各類控制盤配置
- 類比重送輸出（電流 / 電壓）選配
- 多層級參數保護與存取權限設計
- 顯示單位可切換 °C / °F
- 上下雙顯示螢幕：製程值 + 設定值
- 使用者自訂快捷選單（SEL）功能
- 偵測感測器異常與 A/D 錯誤訊號
- 前面板 IP50，端子部 IP20 保護等級
- 通過 CE、UL、FM、RoHS 與 REACH 認證
- 輸出異常轉移與記憶鎖定警報邏輯
- 支援安全碼與密碼多重保護功能
L42 超限保護控制器
安全導向設計
快速、可擴展且靈活，專為工業安全設計
L42 超限保護控制器是一款專為高速與高精度製程監控應用打造的面板式安全解決方案。其通用輸入設計支援多種熱電偶、RTD 感測器與類比訊號，可靈活應用於溫度、壓力與流量等各類製程監控環境中，滿足多變的系統整合需求。搭載雙行 LCD 顯示器，可同步顯示製程值與設定值，操作介面清晰，選單導引直覺，便於現場人員快速設定與查閱。
L42 專為 OEM 設備與工業自動化系統嚴苛應用設計，不僅提供兩組可程式化輸出，更支援最多三組警報輸出與選配類比重送功能，便於連接記錄設備或上位控制器。內建事件輸入可實現遠端重置或鎖定，提升操作與安全防護彈性。透過 RS-485 通訊與 Modbus RTU 協定，能無縫整合至 SCADA 或 DCS 系統，適應現代智慧工廠需求。L42 採緊湊耐用的面板安裝型結構，便於安裝於控制箱內部，適合空間有限的高密度工控場域長期穩定運行。
清晰介面設計，資訊一目了然
上下雙顯示與 LED 指示燈，操作更直覺

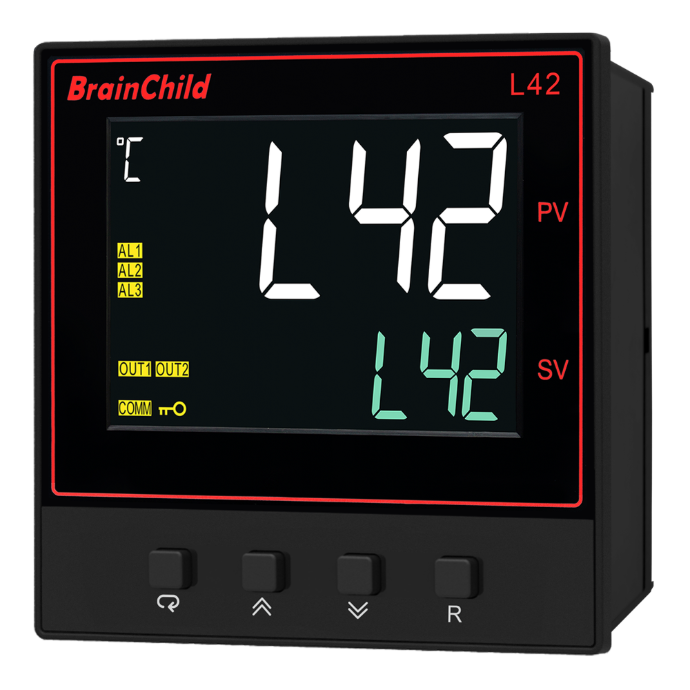

L42 控制器的前面板配備高對比 LCD 顯示螢幕，能清晰呈現重要的製程資訊與設備狀態。其雙排顯示設計將畫面區分為上下兩段，上排顯示當前製程值（PV）、錯誤代碼或選單項目，下排則用於顯示設定值（SP）、參數數值或操作導引內容。使用者可透過面板四鍵完成各項操作，這些觸感靈敏、反應快速的按鍵支援流暢的選單瀏覽與參數調整，無需繁複步驟即可快速完成設定。
除了主顯示區，面板亦設有多組 LED 指示燈，用於即時顯示輸出狀態（OUT1／OUT2）、單位顯示（°C／°F）、警報觸發與按鍵鎖定狀態等。此即時視覺回饋讓操作人員能清楚掌握控制器當前運作情況，大幅提升現場操作效率。整體介面設計簡潔直觀，即使在光線不足或工控盤空間狹小的環境下，仍能有效避免操作錯誤，提升調整與維護過程中的作業安全性。
通用感測器輸入，相容性極高
支援熱電偶、RTD、電壓與電流訊號輸入
L42 支援多種工業標準輸入訊號，包括熱電偶（J、K、T、E、B、R、S、N、L、U、P、C、D 類型）、RTD（PT100，符合 DIN 與 JIS 標準），以及 0–60mV、0–20mA、0–10V 等線性類比輸入。用戶可透過前面板按鍵或電腦軟體自由設定所需的輸入類型與量測範圍，提升使用彈性。搭配 18-bit 高解析 A/D 轉換器，L42 可精準解析感測訊號變化，快速反應製程波動，特別適用於需高準確度與高靈敏度的多點溫控、流量與壓力控制系統。
靈活輸出配置，滿足多元應用需求
支援繼電器、SSR 與類比輸出與多樣警報模式
L42 提供兩組標準輸出通道，可分別設定為繼電器（常開觸點）或固態繼電器（SSR）驅動輸出。依應用需求不同，可選擇 5V 或 14V 輸出電壓。除主要兩路輸出外，亦可選配第三輸出通道作為額外警報用途。L42 支援多種警報模式，包括高限、低限、偏差警報、記憶型與一般型模式，皆可依製程情境自由設定。所有輸出功能均可透過面板或電腦軟體調整，適合應用於聲光警報、電源遮斷或聯鎖系統。此外，亦可選配類比重送輸出（0–10V 或 4–20mA），可將製程值即時回傳至 PLC 或記錄裝置，方便整合與監控。
透過 USB 埠輕鬆進行離線設定
Micro USB 支援參數設定與校正功能
L42 於前面板設有 Micro USB 程式連接埠，方便進行離線設定、參數複製與出廠測試。搭配 BrainChild 專用軟體 BC-SET Pro 以及選購的編程線 CC98-1 與轉接器 PA98-1，使用者無需拆卸面板即可完成設定與韌體升級。該連接埠亦支援 ATE（自動測試系統）對接，特別適合於 OEM 產線、大量生產前快速導入與參數備份作業。提醒：此連接埠僅限設備非控制狀態下連接使用，以確保操作安全。
BC-SET Pro 設定軟體
快速完成參數設定、備份與韌體升級操作
BC-SET Pro 是 BrainChild 推出的官方參數設定軟體，專為超限保護控制器應用設計，具備直覺化的操作介面與高效的設定流程。使用者可透過 USB 程式連接線將裝置連接至電腦，快速完成參數調整與設定。此軟體支援設定複製功能，可將一台設備的參數套用至多台控制器，並提供韌體升級功能，確保設備運作穩定、功能保持最新狀態。BC-SET Pro 同時支援離線編輯，允許儲存多組設定檔，方便用於工廠設定、生產部署或現場維護等情境。無論是全新裝機或既有系統調整，都能透過此工具有效簡化流程、縮短設定時間，提升多設備管理的一致性與效率。
批次讀寫功能
BC-SET 可同時連接多台相同型號的控制器，僅需設定節點範圍，即可一次性批次讀取與寫入參數，有效提升量產或系統部署效率。
清晰的系統選單與操作介面
操作選單包含常用功能如重新掃描（F5）、讀取資料（F6）、寫入資料（F7）、寫入多筆（F8）與通訊參數設定（F9），搭配快捷鍵提升操作流暢度。
通訊參數設定
通訊設定畫面提供埠號、傳輸速率、奇偶校驗、資料位元與停止位元等項目，並具備「預設值」，降低設定錯誤風險。
專屬可視化編輯器
針對具備程序控制功能的溫度控制器，BC-SET提供可視化編輯器，分段管理溫控曲線參數，可直接讀取/寫入控制器資料，方便測試與驗證使用。
防護等級齊全，因應嚴苛環境需求
前面板 IP50、端子 IP20，符合國際安全認證
L42 設計符合工業使用環境需求，前面板具備 IP50 防塵等級，可阻隔微粒侵入顯示與操作區域；後部端子區則具備 IP20 保護等級，提供基礎防觸保護。此防護等級配置適合安裝於配電盤、控制箱或潔淨室等環境中。L42 並通過多項國際安全標準認證，包括 FM3545、UL61010、CSA、EN61010-1、RoHS 與 REACH 等，確保在長時間運作與高使用頻率下仍可維持穩定、安全的運行表現。
產業應用
產品規格
含安裝夾具尺寸
不含安裝夾具尺寸
電源
訊號輸入
數位濾波
事件輸入
第一組輸出 /第二組輸出
警報
通信功能
模擬再傳送
使用接口
工作環境和物理條件
安全規範
資源下載
Visit Download Center to See More Documents & Tools of This Product. Visit
常見問答
L42 為面板嵌入式超限保護控制器，可監控製程變數如溫度、壓力或流量，當數值超過設定範圍時即觸發輸出，執行遮斷或警報動作，確保設備與人員安全。
L42 支援多種熱電偶（J、K、T、E、B 等）、RTD（PT100 DIN/JIS）與類比輸入訊號如 0–60mV、0–20mA、0–10V，並可透過面板或電腦軟體進行輸入設定與切換。
L42 提供兩組可程式化輸出，可選擇繼電器或 SSR 驅動輸出，另可選配第三組警報輸出與類比重送功能（4–20mA 或 0–10V），便於與上位監控系統整合。
可以，L42 具備前面板 Micro USB 程式埠，可透過原廠軟體 BC-SET Pro 進行離線設定、韌體升級與參數複製，適用於 OEM 批次化設定與現場維護需求。
L42 前面板具備 IP50 防護等級，端子部為 IP20，適合工業用控制盤內部安裝，並通過 FM、UL、CSA、EN61010-1 與 RoHS 認證，符合國際安全標準。
