超限保護控制器

• 支援 200 毫秒高速製程值採樣
• 相容熱電偶、RTD、電壓與電流訊號
• 雙輸出可選繼電器或固態驅動信號
• 支援 RS-485 通訊與類比重送功能
• 面板操作設定，具備 LCD 顯示介面

此組合不存在。

特色功能 產業應用  產品規格  資源下載​  常見問題 訂購代碼

特色功能

  • 通用輸入設計，支援多種感測器類型
  • 18-bit A/D 轉換器，提供高精準量測能力
  • 雙輸出設計，適用於超限與警報控制
  • 可選擇繼電器或固態邏輯輸出模式
  • 支援類比電流與電壓輸出重送功能
  • RS-485 通訊採用 Modbus RTU 協定
  • 可設定多達 3 組警報輸出條件
  • 可選配 2 組事件輸入通道
  • 支援 SEL 快速選單，自訂常用參數
  • 提供參數鎖定與遠端重置功能
  • 4 鍵面板設計，操作直覺便利
  • 雙排 LCD 螢幕，顯示製程值與設定值
  • LED 燈號提示輸出狀態，便於監控
  • 通過 CE、UL、FM 安規認證，符合 RoHS
  • 面板具 IP50 防護等級，防塵防護性高

L62 超限保護控制器 ─
精密防護 設計精巧 功能完整

強化工業安全防護，內建智慧超限技術

BrainChild 所推出的 L62 超限保護控制器，專為空間受限但對保護性與穩定性要求極高的製程控制場景而設計。其 1/16 DIN 面板安裝型外觀緊湊，內建通用感測器輸入、雙組可程式化輸出（可選繼電器或 SSR），具備 200ms 高速採樣與 RS-485 Modbus RTU 通訊功能，可與上位系統無縫整合。提供靈活的警報邏輯、事件輸入、類比重送與第三輸出選配，特別適合用於加熱設備過溫保護與工控盤警報系統。雙行 LCD 顯示與 Micro USB 連接埠支援離線設定與韌體升級，搭配 BC-SET Pro 軟體進行快速複製與設定，有效提升部署效率與控制穩定性。


雙行顯示與四鍵直覺操作介面

輸出指示與鎖定狀態的高效顯示介面

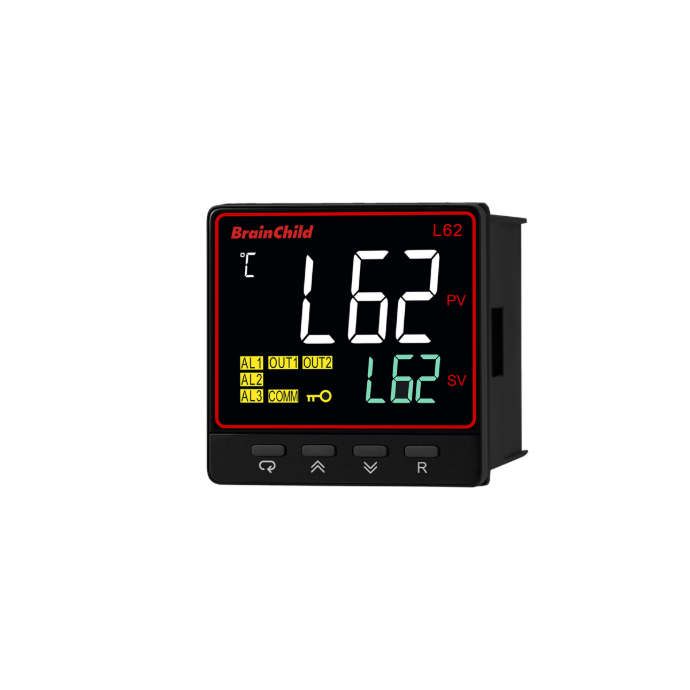

L62 搭載高亮度雙行 LCD 顯示器，上排畫面可顯示製程值（PV）、單位、錯誤代碼或選單符號，下排顯示設定值（SP）或參數數值。面板具備獨立輸出指示燈（OUT1、OUT2）與鎖定狀態指示燈，方便操作人員即時辨識控制器目前狀態。下方四顆薄膜按鍵回饋迅速，支援快速瀏覽選單、編輯參數與執行重置。整體介面簡潔直覺，適合需快速檢查與大量佈署的 OEM 廠商或設備維護人員使用。

多種感測器輸入，測量精確穩定

多種感測器輸入，測量精確穩定

L62 支援多種輸入形式，包括 J、K、T、E、B、R、S、N、L、P、C 類熱電偶，PT100（DIN/JIS）RTD 感測器，以及 0–60mV、0–1V、0–10V、0–20mA 類比輸入。所有輸入類型皆可經由前面板設定或透過電腦軟體切換。L62 採用高解析度 18-bit A/D 轉換器，提供快速穩定的訊號處理，並具備良好抗干擾與溫度補償功能，適用於烘烤爐、熱處理或需高可靠性的安全監控場域。

雙輸出配置，靈活警報邏輯選擇

繼電器或 SSR 驅動，支援第三路輸出

L62 提供兩組主要輸出，可選擇為常開型繼電器（2A/240VAC）或固態驅動輸出（5V 或 14V）。另外可加裝第三組輸出，用於強化警報或聯鎖控制邏輯。輸出邏輯支援高限、低限、偏差警報與記憶型（Latching）／非記憶型（Normal）動作，使用者可依製程需求彈性設定。另可選配類比重送輸出（4–20mA 或 0–10V），將製程值即時傳回 PLC 或數據記錄器，滿足工業整合應用需求。

USB 離線設定介面，提高佈署效率

搭配 BC-SET Pro 軟體進行快速設定與複製

L62 前面板配置 Micro USB 程式連接埠，讓使用者無需透過多層選單操作，即可快速完成設備設定。搭配 BrainChild 原廠的 BC-SET Pro 軟體與 CC98-1 連接線、PA98-1 USB 轉接器，即可執行離線參數設定、韌體升級與控制器設定複製，大幅提升佈署效率。此功能對於 OEM 工廠、系統整合商或大量佈署場景尤為實用，可確保多台設備參數一致，並簡化現場作業流程。此外，該連接埠亦支援自動化測試設備（ATE）整合，適用於生產線功能驗證、校正與批次韌體灌入作業，為設備出廠前的自動化流程提供標準化操作介面。請注意，此埠應於控制器通電但未執行製程時使用，以確保設定與資料傳輸的安全性與準確性。

BC-SET Pro 設定軟體

快速完成參數設定、備份與韌體升級操作

BC-SET Pro 是 BrainChild 推出的官方參數設定軟體，專為超限保護控制器應用設計，具備直覺化的操作介面與高效的設定流程。使用者可透過 USB 程式連接線將裝置連接至電腦，快速完成參數調整與設定。此軟體支援設定複製功能，可將一台設備的參數套用至多台控制器，並提供韌體升級功能，確保設備運作穩定、功能保持最新狀態。BC-SET Pro 同時支援離線編輯，允許儲存多組設定檔，方便用於工廠設定、生產部署或現場維護等情境。無論是全新裝機或既有系統調整，都能透過此工具有效簡化流程、縮短設定時間，提升多設備管理的一致性與效率。

批次讀寫功能

BC-SET 可同時連接多台相同型號的控制器，僅需設定節點範圍，即可一次性批次讀取與寫入參數，有效提升量產或系統部署效率。

清晰的系統選單與操作介面

操作選單包含常用功能如重新掃描（F5）、讀取資料（F6）、寫入資料（F7）、寫入多筆（F8）與通訊參數設定（F9），搭配快捷鍵提升操作流暢度。

通訊參數設定

通訊設定畫面提供埠號、傳輸速率、奇偶校驗、資料位元與停止位元等項目，並具備「預設值」，降低設定錯誤風險。

專屬可視化編輯器

針對具備程序控制功能的溫度控制器，BC-SET提供可視化編輯器，分段管理溫控曲線參數，可直接讀取/寫入控制器資料，方便測試與驗證使用。

通過國際認證，具防塵防誤觸設計

前面板 IP50、端子 IP20，符合 UL 與 CE 認證

L62 控制器具備前面板 IP50 防護等級，有效阻擋灰塵進入顯示區與操作介面；端子區則符合 IP20 等級，提供防止異物或操作人員誤觸的基本防護。此防護設計特別適合嵌入控制盤、配電箱與自動化機櫃中使用，可大幅提升系統整體安全性與元件耐用度。L62 通過 UL61010、CE、FM3545、RoHS 與 EN61010-1 等多項國際安規與電磁相容性認證，能滿足多國法規要求，適用於各類工控系統長期穩定運作。其外殼堅固耐用，即便在頻繁安裝、更換或高負載的環境下，亦能維持優異的防護與運行可靠性。

產業應用

產品規格

  含安裝夾具尺寸


 不含安裝夾具尺寸


電源

電源

90 ~ 250VAC, 47 ~63Hz, 20 ~ 28 VAC, 47-63Hz / 11 ~ 40 VDC

消耗功率

10VA, 5W 最大

過電壓類別

II
訊號輸入

類別

熱電偶 (J, K, T, E, B, R, S, N, L, U, P, C, D), RTD(Pt100(DIN), Pt100(JIS)), Current(mA), Voltage (V, mV)

分辨率

18 Bits

採樣速率

5 次 / 秒 (200毫秒)

額定值

最小 -2VDC , 最大 12VDC

輸入特性

類別

範圍

　精度 @ 25 °C

輸入阻抗

J

-120°C ~ 1000°C D115( -184°F ~ 1832°F)

±2 °C

2.2MΩ

K

200°C ~ 1370°C (-328°F ~ 2498°F)

±2 °C

2.2MΩ

T

-250°C ~ 400°C ( -418°F ~ 752°F)

±2 °C

2.2MΩ

E

-100°C ~ 900°C ( -148°F ~ 1652°F)

±2 °C

2.2MΩ

B

0°C ~ 1820°C (32°F ~ 3308°F)

±2 °C (200°C - 1800°C)

2.2MΩ

R

0°C ~ 1767.8°C (32°F ~ 3214°F)

±2 °C

2.2MΩ

S

0°C ~ 1767.8°C (32°F ~ 3214°F)

±2 °C

2.2MΩ

N

-250°C ~ 1300°C ( -418°F ~ 2372°F)

±2 °C

2.2MΩ

L

-200°C ~ 900°C ( -328°F ~ 1652°F)

±2 °C

2.2MΩ

U

-200°C ~ 600°C (-328°F ~ 1112°F)

±2 °C

2.2MΩ

P

0°C ~ 1395°C (32°F ~ 2543°F)

±2 °C

2.2MΩ

C

0°C ~ 2300°C (32°F ~ 4172°F)

±2 °C

2.2MΩ

D

0°C ~ 2300°C (32°F ~ 4172°F)

±2 °C

2.2MΩ

PT100 (DIN)

-210°C ~ 700°C ( -346°F ~ 1292°F)

±0.4°C

1.3KΩ

PT100 (JIS)

-200°C ~ 600°C ( -328°F ~ 1112°F)

±0.4°C

1.3KΩ

mA

-3mA ~ 27mA

±0.05%

2.5Ω

VDC

-1.3VDC ~ 11.5VDC

±0.05%

1.5KΩ

mV

0 ~ 50mV

±0.05%

2.2MΩ

溫度效應

除 mA 輸入外, 所有輸入的溫度效應值為 1.5μV/°C；mA 輸入為 3.0μV/°C

傳感器導線阻抗效應

熱電偶 ( T/C ): 每 1 Ω 導線電阻可能產生約 0.2 微伏誤差, 3 線式 RTD: 導線間電阻差每增加 1 Ω，溫度誤差約為 2.6°C, 2 線式 RTD: 導線總電阻每增加 1 Ω，溫度誤差約為 2.6°C，激勵電流為 200nA

易燃電流

200nA

共模抑制比(CMRR)

120 dB

常模抑制比(NMRR)

55dB

傳感器斷裂偵測

當輸入為熱電偶(T/C) 、RTD 或毫伏訊號(mV)時，偵測方式為感測器斷線(Sensor Open), 若輸入為 4 ~ 20 mA 電流訊號，偵測條件為電流低於 1 mA, 若輸入為 1 ~ 5 V 電壓訊號，偵測條件為電壓低於 0.25V

傳感器斷裂反應時間

TC、RTD 與 mV 訊號於 4 秒內偵測完成, 4 ~ 20 mA 與 1 ~ 5 V 訊號於 0.1 秒內偵測完成



數位濾波

功能

一階

濾波時間常數

可設定0,0.2, 0.5, 1, 2, 5, 10, 20, 30, 60 秒
事件輸入

事件輸入數量

2

低邏輯位准

最小-10V , 最大0.8V

高邏輯位准

最小2V , 最大10V

功能選項

遠端鎖定、遠端重置輸出 1、高限設定點 2（HSP2）、低限設定點 2（LSP2）、高低限設定點 2（HLS2）、高限設定點 3（HSP3）、低限設定點 3（LSP3）、高低限設定點 3（HLS3）、重置警報 1、重置警報 2、重置警報 3、重置所有警報、取消鎖定、重置參考數據
第一組輸出 / 第二組輸出

極限控制型式

上限 ( High Limit ), 下限 ( Low Limit ), 上下限同時保護 ( High / Low Limit )

類別

繼電器, 脈衝電壓

繼電器類別

A式接點

繼電器額定值

繼電器輸出額定 2A / 240 VAC，於電阻性負載下可達 20 萬次使用壽命

脈衝電壓

輸出端提供 5V 電源，並內建 66 Ω 限流電阻，用於驅動固態繼電器等負載

溫度效應

範圍值的±0.01%/ °C
警報

繼電器類別

A式接點

額定值

繼電器輸出額定 2A / 240 VAC，於電阻性負載下可達 20 萬次使用壽命

警報功能

製程值上限、製程值下限 ( PV High / PV Low  )

警報模式

自鎖模式(Latching), 常規模式(Normal), 反向自鎖模式(Latching reverse), 反向常規模式(Normal reverse)
通信功能

介面

RS-485

通訊協議

Modbus RTU (Slave 模式)

地址

1 ~ 247

傳輸速率

2.8KBPS ~ 115.2 KBPS

檢查位

無 (None), 偶數同位 (Even), 奇數同位(Odd)

停止位

1 或 2 Bits

數據位

7 或 8 Bits

通訊緩衝存儲器

160 Bytes
模擬再傳送

輸出訊號

4 ~ 20mA, 0 ~ 20 mA, 0 ~ 10VDC

分辨率

15 Bits

精度

範圍值的±0.05%  ± 0.0025% / °C

負載阻抗

電流輸出：0 - 500Ω, 電壓輸出： 最小10KΩ

輸出調節

滿載時變化少於0.01%

輸出設定時間

0.1秒 (穩定度達 99.9%)

隔離失效電壓

最小 1000 VAC

積分線性誤差

範圍值的±0.005%

溫度效應

範圍值的±0.0025% /°C

低飽和點

0mA 或 0VDC

高飽和點

22.2 mA 或 5.55 V, 最小 11.1 V

線性輸出範圍

0 ~ 22.2mA (0 ~ 20mA / 4 ~ 20mA), 0 ~ 5.55VDC (0 ~ 5VDC / 1 ~ 5 VDC), 0 ~ 11.1VDC (0 ~ 10VDC)

使用接口

按鍵

4 鍵

顯示類型

4 位數 LCD 顯示

顯示數目

2

上方顯示尺吋

0.58” (15mm)

下方顯示尺吋

0.3” (7.8mm)
程式埠

介面

Micro USB

電腦通訊功能

韌體升級
工作環境和物理條件

工作溫度

-10°C ~ 50°C

儲藏溫度

-40°C ~ 60°C

濕度

0 ~ 90 % RH (無凝結狀態)

高度限制

最大2000公尺

污染級數

2級

絕緣阻抗

最小 20 MΩ  (@500 VDC)

耐壓性

2000 VAC, 50 / 60 Hz, 一分鐘

抗震性

10 ~ 55 Hz , 10m / s², 一分鐘

抗衝擊性

200 m / s² (20g)

外殼

耐燃級聚碳酸酯

安裝固定

盤面固定
DIN 尺寸
1/16

尺寸 (W*H*D) (mm)

48*48*59

盤面後深度 (mm)

50

開孔尺寸 (mm)

45*45

重量 (grams)

160
安全規範

安規

FM Class 3545, UL61010-1, CSA 22.2 No.61010-1-12, EN61010-1 (IEC1010-1), ROHS, REACH

防護等級

IP50 面板, 外殼與端子座IP20, 皆適用於室內

EMC

EN61326
