特色功能
- 支援 9 組程式，每組最多 64 段
- 段類型含斜率、滯留、跳段與結束
- 執行中可即時修改程式段內容
- 提供多組事件輸出實現彈性控制邏輯
- 具備雙組 PID 參數可切換使用
- 每秒 5 次高速取樣反應製程變化
- 搭載 18-bit A/D 與 15-bit D/A 高解析度
- 熱電偶與 RTD 顯示精度達 0.1°C
- 支援手動控制與自動整定切換模式
- 可重送類比訊號：製程值或設定值
- 輸出類型包含繼電器、SSR、電壓電流
- 內建 RS-485 Modbus 或 RS-232 通訊介面
- 程式連接埠支援電腦離線參數設定
- 傳感器異常時支援無衝擊轉移
- 密碼鎖定防止未授權人員誤操

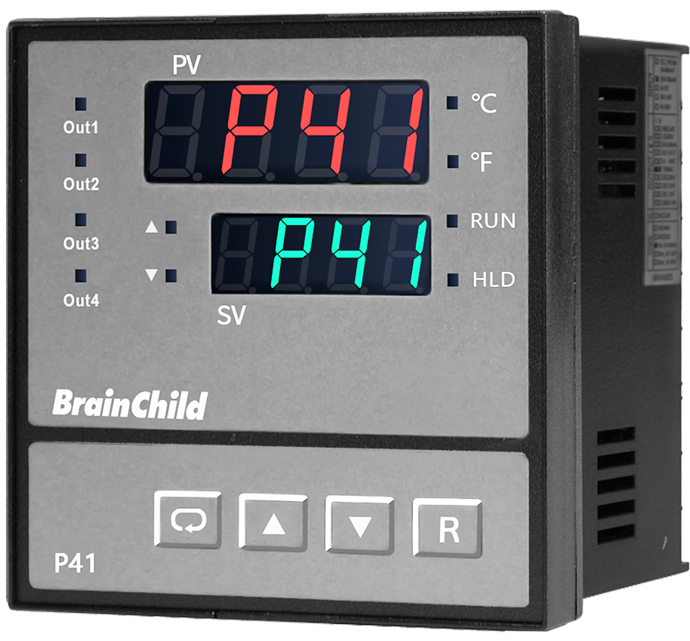

P41 可程式控制器
多段邏輯控制應用靈活
支援 9 組程式，每組最多 64 段
BrainChild P41 是一款專為多階段熱製程設計的多段式控制器，具備高度可程式化的控制能力與穩定的重複執行表現。支援最多 9 組獨立程式，每組程式可設定最多 64 段段落，可精細控制升溫、滯留與降溫等溫度變化過程，廣泛應用於窯爐、烘箱、試驗槽等設備。P41 搭載模糊邏輯與 PID 自整定演算法，有效降低超調並縮短穩定時間。內建段落跳轉、事件輸出與執行中段落修改功能，提供彈性的製程邏輯設定。加上 RS-485 通訊、類比重送與編程通訊埠等介面，有助於整合系統、複製設定與遠端升級。P41 是工業熱控應用中值得信賴的多段控溫解決方案。
清晰顯示畫面 即時掌握段控進度
即時顯示 PV、SV、段號、警報與事件輸出狀態
P41 控制器搭載雙列 4 位數 LED 顯示幕，可同步顯示製程值（PV）、設定值（SV）與目前執行的段號，使使用者一目瞭然程式執行情況。面板另整合輸出狀態、警報顯示、通訊活動與執行模式等指示功能。四顆操作按鍵提供簡便的參數調整、程式切換與段落操作功能，亦可於運行中即時修改設定。整體介面設計強調視覺清晰度與操作直覺性，適用於需要持續監控與高精度段控切換的製程環境。內建指示符號與直覺操作流程，有效提升產線調機與 OEM 系統整合效率。
通用輸入設計，對應多種感測器
支援熱電偶、RTD、電壓與電流訊號輸入
P41 支援廣泛的感測器輸入類型，包括熱電偶（J、K、T、E、R、S、B、N、L）、RTD（Pt100、JPt100）、電壓訊號（0–1V、0–5V、1–5V、0–10V）、電流訊號（0–20mA、4–20mA）與毫伏訊號輸入。具備 18 位元解析度與 5Hz 採樣率，提供穩定與精準的線性輸入處理能力。
系統具備高精度感測斷線偵測機制、共模抑制比（CMRR）高達 120dB，並支援電壓與電流輸入的專用校正模式，適用於各種加熱、烘焙、化工與製程控制場景的多點感測器需求。
彈性輸出設計 滿足控制與整合需求
支援繼電器、SSR、類比、通訊與警報輸出
P41 提供最多五組可程式化輸出（OUT1–OUT5），每組皆可設定為控制輸出、事件觸發、警報、類比再傳送或數位通訊。可選輸出型態如下：
-
繼電器輸出：2A / 240VAC
-
SSR 驅動脈波電壓輸出：5V / 30mA 或 14V / 40mA
-
Triac (SSR) 輸出t: 1A / 240VAC
-
類比輸出：4–20mA、0–20mA、0–5V、1–5V、0–10V（皆為隔離型）
-
數位通訊介面：RS-485 / RS-232（隔離）
-
感測器電源輸出：20V / 25mA、12V / 40mA、5V / 80mA
每路輸出皆可自由配置用途，支援多段控制、斜率／保溫段控制、與記錄器或 PLC 整合等應用。模組化輸出架構大幅提升溫控與批次製程的彈性與效率。
Fuzzy(模糊邏輯) PID 控制技術
聰明穩定又快速，讓控制更勝一籌
模糊邏輯與傳統 PID 控制結合，實現更智慧且具適應性的溫度調節功能。
相較於傳統 PID 控制器需針對每個應用手動微調參數，模糊 PID 能根據實際製程變化即時動態調整控制反應。其優勢在於加快系統穩定速度、降低過衝幅度，並提升對干擾的耐受性，特別適用於對「精度」與「反應速度」要求極高的應用場域。
內建程式連接埠，支援電腦設定管理
支援離線設定、參數複製與系統校正
P41 段式控制器內建專用程式連接埠，可透過 BC-Set Pro 電腦設定軟體執行離線參數設定、韌體升級與系統校正作業。使用專用連接線（型號 CC91-1）連接至電腦後，即可快速進行多台設備的參數複製與批次配置，提升佈署效率與一致性。該連接埠亦可支援自動化測試系統（ATE）使用。請注意，此連接埠僅限於離線使用，不可於控制器正常運行時連接。
BC-SET Pro 設定軟體
快速完成參數設定、備份與韌體升級操作
BC-SET Pro 是 BrainChild 推出的官方參數設定軟體，專為超限保護控制器應用設計，具備直覺化的操作介面與高效的設定流程。使用者可透過 USB 程式連接線將裝置連接至電腦，快速完成參數調整與設定。此軟體支援設定複製功能，可將一台設備的參數套用至多台控制器，並提供韌體升級功能，確保設備運作穩定、功能保持最新狀態。BC-SET Pro 同時支援離線編輯，允許儲存多組設定檔，方便用於工廠設定、生產部署或現場維護等情境。無論是全新裝機或既有系統調整，都能透過此工具有效簡化流程、縮短設定時間，提升多設備管理的一致性與效率。
批次讀寫功能
BC-SET 可同時連接多台相同型號的控制器，僅需設定節點範圍，即可一次性批次讀取與寫入參數，有效提升量產或系統部署效率。
清晰的系統選單與操作介面
操作選單包含常用功能如重新掃描（F5）、讀取資料（F6）、寫入資料（F7）、寫入多筆（F8）與通訊參數設定（F9），搭配快捷鍵提升操作流暢度。
通訊參數設定
通訊設定畫面提供埠號、傳輸速率、奇偶校驗、資料位元與停止位元等項目，並具備「預設值」，降低設定錯誤風險。
專屬可視化編輯器
針對具備程序控制功能的溫度控制器，BC-SET提供可視化編輯器，分段管理溫控曲線參數，可直接讀取/寫入控制器資料，方便測試與驗證使用。
通過認證的工業級防護設計
前面板 IP65（含墊片）、端子區 IP20，符合 UL／CE
P41 提供多層次的安全防護設計，確保能在嚴苛的工業環境中穩定運作。前面板加裝密封墊時可達 IP65 等級，能有效防塵並防止水霧噴濺；即使在未加墊片的標準安裝狀態下，前面板也具備 IP50 等級，背部端子區加裝保護蓋後則可達 IP20。產品限定於室內使用，並通過 UL61010、CSA C22.2 No.24-93、EN61010-1（IEC1010-1）等國際安規與電磁相容標準認證。其外殼採用高強度、阻燃的聚碳酸酯材質，具備良好的耐熱性與抗衝擊能力，適用於需長時間穩定運作的控制盤與產線設備，確保設備在符合法規的前提下安全可靠。
產業應用
產品規格
安裝尺寸圖
電源
訊號輸入
第一組輸出 /第二組輸出
線性輸出
Triac ( SSR ) 輸出
直流電壓供應特性（安裝於輸出 2）
警報
通信功能
類比再傳送
控制模式
控制模式
數位濾波
程序控制器
程序控制器
工作環境和物理條件
安全規範
資源下載
Visit Download Center to See More Documents & Tools of This Product. Visit
常見問題
P41 特別適用於需執行多階段溫度曲線的應用，如熱處理、烘箱、工業爐與乾燥箱。
P41 最多可儲存 9 組程序，每組程序可設定 16、32 或 64 個階段，滿足複雜溫控流程需求
有的，P41 可選配類比重送（0–10V／4–20mA）與 RS-485 Modbus 通訊模組，方便與系統整合。
可以，P41 具備程式連接埠，可透過 BrainChild 軟體進行參數設定、韌體升級與設定複製。
P41 前面板防護等級最高可達 IP65（加裝墊片），並通過 UL／CE 認證，適用於嚴苛的室內工業場域。
