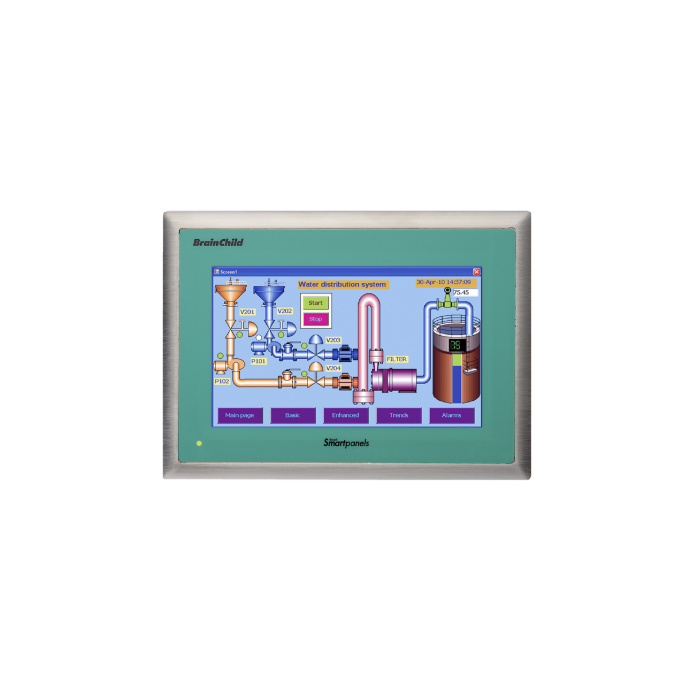

特色功能
- 7 吋 TFT LCD，支援 65,536 色高解析觸控螢幕
- 內建 Ethernet、2 組串列埠、USB Host、SD 卡插槽
- 支援 PROFIBUS、PROFINET、EtherNet/IP、CANopen
- 搭載穩定開放的 WinCE 6.0® 系統平台
- 具備 128MB Flash、256MB SDRAM 大容量記憶體
- USB Host 支援隨身碟、鍵盤、滑鼠裝置
- 提供選配音訊輸出，可用於警報或提示應用
- 支援橫式與直式安裝，彈性配置控制面板
- 支援寬電壓輸入範圍：11–36V DC
- LED 背光螢幕，亮度高且耐用環保
- 前面板 IP65、背殼 IP20，適用工業環境
- 經濟高效的 7 吋人機介面，適合 OEM 與一般控制應用
先進人機介面，優化工業控制應用
智慧穩固的 HMI 顯示器，整合資料、控制與連線功能
BrainChild HMI 顯示器 專為現代工業系統設計，能滿足操作直覺化、高速資料處理與穩定通訊等多元需求。其高亮度高解析的觸控面板、彈性的輸出入介面、以及支援包括 Modbus、Ethernet/IP 等廣泛的通訊協定，讓各種自動化平台皆能無縫整合。前面板具備 IP65 防塵防潑水保護等級，內部架構則提供在嚴苛工業環境下的穩定運作效能。此系列人機介面非常適用於製程監控、資料記錄、設備控制與生產效率最佳化，廣泛應用於製造、包裝、環境控制及自動化設備等領域。
樣板畫面
畫面可以定義為板底, 可以被所有畫面使用.
例如, 按鈕, 日期/ 時間... 等, 若需要變更只
要修改一次即可完成.
彈出畫面
經按鈕或警報可觸發顯示一個彈跳視窗, 該視
窗可顯示故障訊息或故障排除等訊息不可以當
作一般畫面.
同時多個設備, 進行資料交換
人機可同時連接多個設備, 進行資料交换. 經由人機執行命令, 直接將序列埠(COM1/COM2) 或乙太網路上的
PLC 或其他設備進行資料交換.
人機應用
強大 HMI 編輯軟體 – Panel Studio
輕鬆打造進階人機介面，靈活應用各種功能
Panel Studio 是專為 BrainChild HMI 系列設計的免費強大人機介面編輯軟體，提供 GUI 精靈與屬性表雙模式操作，簡潔直觀、開發高效。內建豐富動態元件，包含儀錶、滑桿、數位 LED、長條圖及動畫圖示，支援圖形設計與流程可視化。並支援多種 PLC 驅動程式、OPC 通訊介面，具備模擬測試、資料記錄、警報管理與腳本撰寫等進階功能，適用於各類自動化應用場景。Panel Studio 可協助使用者快速部署、輕鬆完成設定與維護。
編輯工具& 樣式
可透過直覺式 GUI（對話框）快速編排 HMI 物件，或使用類似 Visual Studio 的屬性格線進行細部參數設定，兼具操作簡便與進階自定義的彈性。
標題列
在標籤列會顯示已編輯過的畫面,亦可直接點選已開啟畫面。例如, 使用者已經編輯3 個畫面有Tag 資料庫,Alarm( 警報),Scheduler( 排程), 這些畫面可以直接在標籤列看到或開啟。
基本條件
線, 多邊形方形, 橢圓形, 弧形, 表格, 數字按鈕, 數字LED, 數字框, 輸入框, 文字標, 時間標,即時/ 歷史警報瀏覽器, 警報列警報閃爍器, 按鈕數位狀態顯示類比數值狀態顯示, 選擇框,下拉框, 列表框, 配方瀏覽器, 使用者瀏覽器, 錄音器, 語言選擇器。
進階物件
液位, 儀表, 滑動開關, 溫度表, 長條框, 比例, 歷史趨勢圖, 即時趨勢圖, 匯入圖檔。
基本圖庫
標準版Panel Studio
免費基本圖符共 112 種，分為 18 類常用分類。
所有圖符皆以高解析度製作，採用向量 WMF 格式，節省記憶體使用。
其中 10 個類別的圖符，提供紅、綠、黃、藍、棕、灰等 6 種顏色選擇。
每個圖符均可設定為透明或彩色背景。
執行時動畫功能包含：移動效果、最多 32 條動畫頻帶，並可針對背景顏色、可視性進行動畫設定，亦支援圖符翻轉與旋轉（四個方向），並可連結至圖檔檔案。
Symbol Factory
進階版 Panel Studio plus
Symbol Factory 提供超過 4000 個高解析度符號，支援執行時動畫效果。
所有符號皆可選擇透明背景或彩色背景。
所有圖示均以高解析製作，並以佔用記憶體極小的 .NET 元件呈現。
執行時動畫支援最多 50 個動畫頻帶，每個頻帶可控制前景顏色、閃爍效果，並可依不同樣式呈現陰影、實色或可視性變化。
在 Panel Studio 編輯環境中，每個類別僅可選擇第 1 個符號；
在 Panel Studio Plus 中，則可選擇所有符號使用。
Historical Viewer－專為查看 HMI 歷史數據設計的電腦軟體
輕鬆瀏覽、分析並匯出 HMI 的歷史趨勢與警報資料。
Historical Viewer 是 BrainChild 所開發的電腦端數據擷取軟體，專用於檢視由 HMI 裝置記錄的歷史製程資料與警報。當完成資料記錄設定後，HMI 可將數據儲存於內部記憶體或 SD 卡，並透過 USB 或 Ethernet 傳輸至電腦，在 Historical Viewer 軟體中顯示。此工具支援強大的趨勢圖顯示功能（可橫向／縱向切換）、縮放瀏覽、依時間／標籤／事件過濾資料，並可將數據匯出為 CSV 檔案。另具備數位簽章等進階安全功能，確保資料完整性。非常適用於追溯分析與符合法規需求。
產業應用
產品規格
顯示面板
硬體
內建通訊埠
擴充通訊埠
一般規格
資源下載
Visit Download Center to See More Documents & Tools of This Product. Visit
常見問答
BrainChild 的 HMI 軟體（如 Panel Studio 與 Historical Viewer）相容於 Windows 10 與 Windows 11 作業系統。
HMI 所記錄的資料可透過 USB 隨身碟或 Ethernet 傳送至電腦，並使用 Historical Viewer 軟體進行檢視與分析。
可以，透過 Panel Studio 軟體可離線建立並模擬 HMI 專案，完成後可透過 USB 或 Ethernet 下載至 HMI 裝置。
Historical Viewer 可將趨勢資料與警報紀錄匯出為 CSV 格式，方便使用 Excel 或其他工具分析。
有。HMI 系統支援密碼保護、多層級使用者權限控管，並提供歷史資料檔案的數位簽章功能，確保資料安全與完整性。
